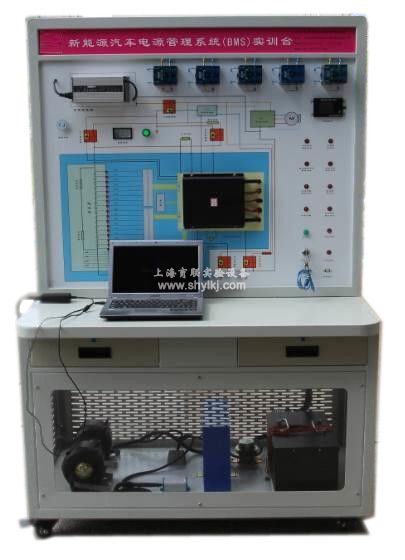

SHYL-QCX 11纯电动汽车电池组（BMS管理）实验台

SHYL-QCX 11纯电动汽车电池组（BMS管理）实验台

纯电动汽车电池组（BMS管理）实验台功能简介

该设备用于培养职业院校学员掌握电动汽车动力电池管理系统（BMS）性能特点、结构等基本原理知识，掌握动力电池管理系统（BMS）精准的 SOC 估算、**的单节电池电压检测，能够完成电动汽车在运行、充电和调试过程中对电池组的工作状态进行实时高效的检测，达到对电池组智能化管理，有效的延长电池组使用寿命等作用。

1、实训台具有完善的系统功能：总电压检测、总电流检测、实时数据显示、内部CAN通信、外部CAN通信、过压过流反接保护、SOC控制、充放电控制、单体电压检测、故障等级报警、PC机监控、数据存储、故障信息存储、能量均衡、热管理等强大功能。

2、★配套自主研发的设备诊断系统；内容包含设备工作状态检测、设备故障的诊断与测试、设备故障原因读取、自动控制等功能。

3、实训台具有通讯功能：串口RS485等通讯功能，工作情况下，BMS将电池的详细数据送给整车控制器，并上报必要的告警信息，以防止电池被超范围使用。也能将电池的详细数据发送至仪表行显示。电池充电的过程中，BMS 能实现和充电机之间的通讯，实现了过充的保护，保证了充电的安全。

4、实训台具有高安全性、稳定性和可靠性：系统采用大规模集成电路、滤波、高等级隔离、数据冗余等先进技术，保证了系统的安全性、可靠性和稳定性。

5、实训台具有PC机监控功能：可实现BMS数据的监控、参数设置、数据存储和电池性能分析等功能。

6、实训台配置多功能显示屏，可以显示总电压、总电流、SOC、电池组容量、**单体电压、**单体电压、**温度、压差、温差、MOS管工作状态、通信状态、故障状态等实时数据，直接在屏幕可以进行充放电电压、电流、温度设置及适配。

一、纯电动汽车电池组（BMS管理）实验台组成

实训台由测量面板、锂电池管理系统控制模块（BMS）、笔记本电脑、总电压表、锂电池组、车载充电器、主继电器组、电动高压电源开关、点火开关、锂电池性能状态显示屏、诊断系统、各个系统的工作状态指示、故障触发控区、充放电模式开关、充放电模式指示灯、放电实验负载驱动电机、电机控制器、整车控制器模块、加速踏板、DC-DC模块等组成。

检测台：优质吉祥铝塑板，经高清UV喷涂，电路图清晰鲜艳，线条分明。能充分展示电路原理。检测端子为机械雕刻开孔，统一标准。内嵌式面板尺寸为1000*850mm，外表看不到任何安装痕迹。

设备抬头：抬头为分离式，与整体面板彻底区分开来，使之便于安装，并看不到安装孔位，美观大方。

工作台：配套工作台，尺寸为1200*430*820mm .，工作台面前部为圆形角，防止学员碰倒直角受伤。顶部配套高压绝缘垫。耐高压10KV

工具箱：配套工具箱，为双抽屉工具箱，双内轨道，并带有钥匙锁，提供维修工具与检测仪器的保管功能。

展示柜：钣金一次冲压而成，前部为镂空设计，并安装有透明亚克力，使设备完全展现眼前，左侧右侧为实心板，后部为栅格防护板，具有通风，散热、安全防护等功能，

二、纯电动汽车电池组（BMS管理）实验台性能参数（定制型）

锂电池管理系统是一款 SBS 智能电池管理系统，主要特点如下：

充放电同口，BMS 为内供电模式。

内置智能电池管理系统，可编程电压/电流/容量/温度等各种参数。

内置电池电化学特性模型和内阻跟踪技术实现电池电量的准确计量。

实时有源电池平衡技术,高效实现电池平衡，延长电池寿命，增加电池组可用容量。

智能保护算法实现电池的过充/过放/过温/过流/短路/内阻突变/温升突变等各种保护。

SMBUS／RS485 通讯接口,可以实现与各种智能终端/用电设备/监控系统的无缝对接。

可增配 CAN 总线接口模块。

2.4 寸彩色液晶显示器（选配），电池信息实时采集显示，内置有 R485 通讯总线，实

现与上位机远程数据通讯。

1. 管理系统（含功率回路）电气参数：

控制电路工作电流（通讯和检测保护正常工作，Vcell=3.6V）：0.4mA

控制电路待机电流（停止通讯，检测保护正常工作，Vcell=3.6V）：0.085mA

单体电池电压范围：2.0V-4.5V

单体电池电压典型测量误差：±5mV（@0-60 度）

主回路额定电流：150A（DC1）

峰值电流：1000Ａ（３秒）

主回路电流测量误差：1% FS

电量估算误差：3%-10%（取决于电池型号）

温度测量范围：-40℃到+90℃

温度测量误差：±1℃（@0-85℃）

工作电流：12V@1.4mA

连接器：ＳＭＰ２．５４

2. RS485 显示器电气参数（外置式）：

显示器规格：2.4 英寸 65K 色彩色，分辨率 320x240

显示器工作电压：12V-58V

显示器工作电流：10mA@20V

显示器外形尺寸：106 x 68 x 15mm

3. 使用环境：工作环境温度：-40℃到+70℃。

印刷电路硅胶涂覆，适合潮湿、水汽、盐雾等严酷的工业环境。

二、纯电动汽车电池组（BMS管理）实验台实验项目

1、锂电池充电性能实验；

2、锂电池放电性能实验；

3、锂电池温度极限保护实验；

4、放电电流保护实验；

5、充电电流保护实验；

6、PC机充电电压参数设置实验；

7、PC机放电电压参数设置实验；

8、PC机充电电流参数设置实验；

9、PC机放电电流参数设置实验；

10、PC机充放电温度参数设置实验；

11、PC机系统自适应参数设置实验；

12、PC机故障复位参数设置实验；

三、设备参数：

1.实验台尺寸：1220mm*650mm*1900mm(长*宽*高)；

2.输入电压：二相三线 ～220V±10%  50Hz

3.★诊断屏幕尺寸：7寸

4.★诊断能力自锁：专一性只适用于本设备。

5.★连接类型：串口

6.系统电压:   DC12V//24V

7.工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

8.工作电压: 48VDC(三元锂电池组)

9.放电负载功率：1KW
