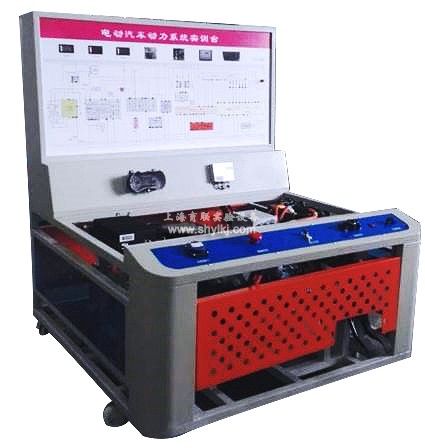

SHYL-QCX08纯电动汽车动力系统实训台

SHYL-QCX07纯电动汽车动力系统实训台

 一、纯电动汽车动力系统实训台结构组成

1、选用新能源纯电动轿车的动力系统制作,包含驱动电机、电机控制器、传动系统、制动系统、车载充电系统、动力电池、加速/制动踏板总成等。动力系统在不同工况模式（如起步、加速、减速、加速、减速、匀速行驶）下，工作正常。

二、纯电动汽车动力系统实训台实训功能

在实训台上完成如下实训项目：

在实训台上完成如下实训项目：

1）纯电动汽车动力系统的结构组成认知实训

2）纯电动汽车动力系统动态运行实训，

3）纯电动汽车动力系统起步、加速、减速、停车等各种工况的动态实训，

4）纯电动汽车动力系统数据测量实训

5）纯电动汽车动力系统控制系统控制策略实训

6）动力电池的认知与结构了解实训

7）动力电池的工作原理实训

8）高压控制盒 的认知及结构了解实训

9）高压控制盒的工作原理实训

10）电机控制器的认知与结构组成实训

11）电机控制器的工作原理实训

12）电机控制器的数据测量实训

13）车载充电机的认知与结构组成实训

14）车载充电机的工作原理实训

15）纯电动汽车的充电实训

16）万用表、示波器等工具进行传感器与执行器的数据流分析实验；

17）能够对整车各个系统零配件结构与相互间关系进行认知实验；

18）能够进行动力系统故障设置诊断及排除实验；

19）能够进行动力系统维护保养；

三、纯电动汽车动力系统实训台工艺：

1、框架：实训台支架采用优质型材焊接而成，表面经过喷塑处理。实训台配置转向脚轮，方便移动。

2、面板：尺寸1500*720mm，为吉祥铝塑板喷涂而成，面板开口均为激光打孔，统一标准化。

3、设备放置区：1500*200mm，用于放置万用表、测量仪器等。

4、控制台：15º倾斜控制台，浅蓝色透明亚力克雕刻而成，控制台前方R角工艺，美观大方。控制台上安装有急停开关、点火开关、充电接口、档位选择器、手制动开关、和诊断接口。

5、仪表台:尺寸1500*250mm,安放组合仪表、整车控制器等。

6、负载控制：原车的三角臂、原车制动系统、原车变速器，共同控制电动汽车负载。提供负载、制动、通车等工作。

7、前后挡板：大圆孔阵列设计，上部与下部均有100mm的间歇。嵌入切割带有制动踏板与油门踏板专用脚部控制区。

8、两侧挡板：蓝色透明亚克力激光切割，透视效果**，可清楚观察内部结构。

四、纯电动汽车动力系统实训台技术参数：

**功率：       20KW

系统电压：         DC12V

工作电压：         DC72V

**车速：         80km

充电时间：         6-7h

电池包寿命：       全充全放2000次

电池类型及容量    磷酸铁锂150Ah

锰酸锂             160Ah

电池节数：         4/20串联

额定电压：         72V

防护等级：         IP56

防撞措施：         加强梁、厚底板

保护措施：         过流保护、短路保护

**放电电流：     350A

充电电流：          25A

电池管理系统BMS：内置

冷却方式：         自然冷却

重量：             150Kg/120kg

外形尺寸：1650×1000×1800mm
