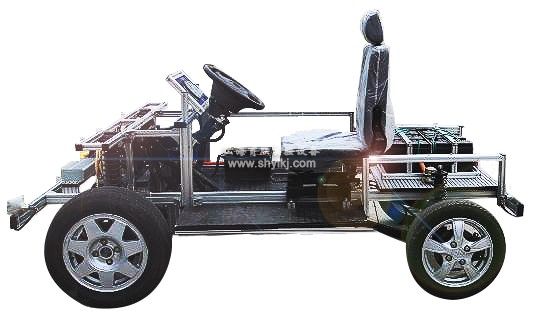

SHYL-QCX05新能源汽车总装平台

SHYL-QCX05新能源汽车总装平台

一、新能源汽车总装平台  结构组成

采用电动汽车前桥、方向盘、方向机、电动真空助力泵、制动系统、刹车、油门、高压电池组、12V系统电源蓄电池、车载充电机、后桥及悬架总成，驱动电机、单速变速器、电机控制器、灯光信号系统、仪表系统、各种长度要求的铝型材框架材料等组成。

二、新能源汽车总装平台  教学功能

学生可以通过自己动手组装电动汽车全过程，来了解电动汽车的结构和工作原理，快速掌握电动汽车的三大电系的控制理论和控制策略。以及电动汽车的机械和电子的综合利用。充分发挥学生的动手制作能力。

三、新能源汽车总装平台 实训项目：

电动车的结构组成认知实训

电动汽车的拆解与整车组装实训

电动汽车电池组的结构组成和工作原理实训

电池组的拆解与整车组装实训

电动汽车控制器的结构组成和工作原理实训

电动汽车控制拆解与整车组装实训

电动汽车驱动电机的结构组成和工作原理实训

电动汽车驱动电机的拆解与整车组装实训

电动汽车单速变速器的结构组成和工作原理实训

电动汽车的变速器的拆解与整车组装实训

电动汽车的传动系统的结构组成与工作原理实训

电动汽车的传动系统拆解与整车组装实训

电动汽车制动系统的结构组成和工作原理实训

电动汽车制动系统的拆解与整车安装实训

电动汽车前桥的工作结构组成与工作原理实训

电动汽车前桥的拆解与整车安装实训

电动汽车的转向系统的结构组成和工作原理实训

电动汽车转向系统的拆解与整车安装实训

电动汽车的后桥、悬架结构组成和工作原理实训

电动汽车的后桥、悬架的拆解与整车安装实训

四、新能源汽车总装平台 技术参数：

外形尺寸：长2600mm*1600mm*1400mm

电池组电压DC72V

系统电压DC12V

电机功率：5KW

**功率：9KW

额定电流73A

**电流150A

前桥：麦弗逊式

后桥：整体式连杆式

转向系统：电动助力

制动系统：电动真空助力
