电路原理实验箱,交流电路实验箱,电路实验箱

电路原理实验箱、交流电路实验箱和电路实验箱都是用于电学实验的专业实验装备，它们在电路分析、电路设计和电学教学等方面发挥着重要作用。

电路原理实验箱：

主要是进行电工学中的有关电路分析理论的实验论证，属于弱电类实验。

采用模块式结构，各模块间相互独立，通过不同元件的组合，可以组成多种测试电路。

实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点都装有测试孔，使用方便，接触可靠。

适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。

交流电路实验箱：

根据“电工基础”“电路原理”“电路分析”等电子专业基础课程所开设的实验项目设计的。

集成了多种电源和测量仪表，如直流稳压电源、直流毫伏表、单相电源、三相电源交流电压表等。

具有扩展功能，设计合理，功能丰富。

面板采用先进的两面板工艺，正面喷漆印原理图及符号，反面印制导线并焊有相关元器件。

电路实验箱：

是用于电学实验的专业实验装备，主要用于电学实验的教学和科研工作。

可以完成电路理论的实验验证，如电路基本定理、电路干扰等，还可以进行电路设计的实践操作，比如模拟电路、数字电路和自动控制等3。

具有实验参数调节功能，可以通过实验箱对电路的参数进行调节，包括电压、电流、频率、相位等。

SHYL-DL6H 电路原理实验箱

一、电路原理实验箱,交流电路实验箱,电路实验箱概述

该电路原理实验箱,交流电路实验箱,电路实验箱系统以箱式设计，集电源、测量用电表、实验模块于一体，实验时只需外接信号源等即可在每个实验模块中进行实验，实验箱连接部分采用了锁紧叠插式镀金大孔，连接可靠、寿命长，实验数据**，面板采用了双面设计工艺，正面为线路原理，反面为具体线路分布和元件，使学生在实验时对原理一目了然。

二、电路原理实验箱,交流电路实验箱,电路实验箱组成

电路原理实验箱,电路原理实验平台,电路实验系统铝木合金材料制作箱体，实验箱箱体内含直流稳压工作电源、实验用恒流源和恒压源、测量用直流电流表、直流电压表、实验电路模块区等组成。

三、电路原理实验箱,交流电路实验箱,电路实验箱主要技术指标

1）输入交流AC：220V，±10%。

2）直流稳压输出 DC：±12V/1.5A，DC：5V/1.5A。

3）直流稳压可调输出:DC:0～±24V/1A连续可调输出,每路电源均有短路保护自动恢复功能。

4）恒流源：0～50mA可调恒流源输出，有开路保护功能。

5）提供数字式直流电流表2只，各分0~2mA 、0~20mA、0~200mA 共3档测量。

6）提供数字式直流电压表1只，分200mV、2V、20V共3档测量。

7) 函数发生器

输出波形：方波、三角波、正弦波

频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

8）配置0-99Ω连续可调数字式电位器。

8）设计有扩展模块接入区1个，大小155×100mm。

9）安全保护措施：设计有电源输入输出专用保护电路板，具有接地保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。

11）整机消耗功率：≤0.5 KVA

12) 机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。

四、电路原理实验箱,交流电路实验箱,电路实验箱实验器件组成

有l～2W电阻大于22只、电容不少于7只、电感不少于6只、电位器6只(2只500、2只1K、1只5K、1只100K)，运放四组等，这些器件包含下列实验模块中。
1）元器件伏安特性的测量

2）电路中电位的研究

3）戴维南定理和诺顿定理

4）叠加定理和互易定理

5) 基尔霍夫定律的验证

8）一阶动态电路

9）二阶动态电路

10）负阻抗变换器电路

11）R、L、C串、并联谐振电路

12）受控源VCVS、VCCS电路

13）回转器电路

14）留有扩展模块接入区，可以任意扩展其它实验模块。

五、电路原理实验箱,交流电路实验箱,电路实验箱主要实验项目

1）基本电工仪表的使用与测量误差的计算
2）减少仪表测量误差的方法

3) 电阻的串联、并联和混联
4) 电路故障分析
5）线性与非线性元件的伏安特性。
6)电位及其与电压关系的研究。
7）基尔霍夫定理。
8）叠加定理。
9）电压源与电流源的等效变换。
10）戴维南及诺顿定理。
11）受控源VCVS、VCCS的实验。
12）典型电信号的观察和测量。
13）RC一阶电路的响应测试。
14）二阶电路的响应测试。
15) RC选频网络特性测试。
16) R、L、C串联谐振电路的研究。
17）R、L、C并联谐振电路的研究。
18) 双口网络测试。

19）回转器实验
20)其它电路的研究

六、电路原理实验箱,交流电路实验箱,电路实验箱实验箱配置表

序号	名称	说明	数量
1	SHYL-DL6H 电路原理实验箱主机箱	含详细技术指标里全部软硬件	1台
2	2号实验用导线	长0.5米	25根
3	交流电源线	长1.5米	1根
4	电流测试线	长0.5米	1根
5	实验指导书		1本
6	保险丝		2支

备注：使用本实验箱需配套仪器仪表：万用表和示波器(普通双通道数字示波器）

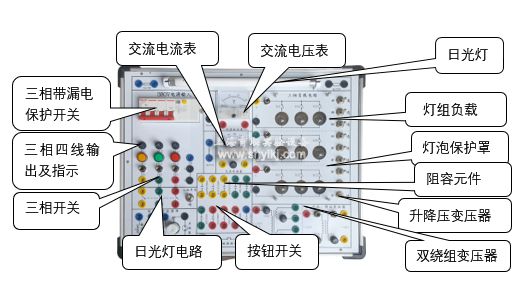

SHYL-CJ3 交流电路实验箱

一、电路原理实验箱,交流电路实验箱,电路实验箱技术指标

1、电源：交流输入三相四线380V±10%。

2、配三相四线带漏电保护电源开关。

3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。

4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。

5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压

电容（1µF/500V、2.2uf/500V、4.7µF/500V各3个）。

6、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及1µF/500V高压电容各一只，通过实验可测试各元件的参数。

7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口，便于电流的测试，可测量原、副边电流。

8、双绕组变压器1只：220V/双路12V。

9、设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA，带有短路保护。

10、日光灯管和灯脚装在电路板的正面方便，方便维修维护。

11、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又保护实验导线不被烫坏，还保护了人生安全。

12、设计有专用接地保护线。

13、配套自锁紧护套实验导线12根（红、黄、绿、黑各4根），电流接口线1根。

14、可选配耦合电感1对。

15、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。

二、电路原理实验箱,交流电路实验箱,电路实验箱实验项目

1、用三表法测量交流电路等效参数

2、正弦稳态交流电路相量的研究

3、单相铁心变压器特性的测试

4、三相交流电路电压、电流的测量

5、三相电路功率的测量

6、功率因数及相序的测量

7、日光灯电路接线

8、日光灯电路及功率因数的提高

选做实验项目（10-13需选配三相鼠笼式异步电动机和控制箱SHYL-3C3A）

10、三相鼠笼式异步电动机

11、三相鼠笼式异步电动机点动和自锁控制

12、三相鼠笼式异步电动机正反转控制

13、三相鼠笼式异步电动机Y－△降压起动控制

14、单相电度表的校验（需选配单相电度表）

15、互感实验（需选配耦合电感1对）

三、电路原理实验箱,交流电路实验箱,电路实验箱配置

序号	名称	说明	数量
1	SHYL-3C3主机箱	含机箱、电源、实验电路和分立元件等	1台
2	实验指导书		1本
3	三相四线交流电源线		1根
