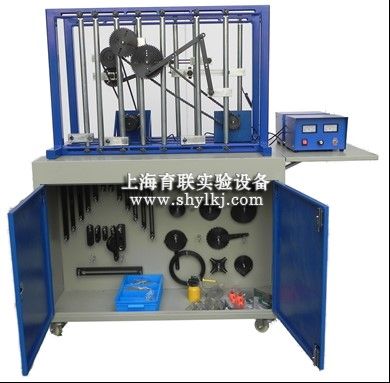

SHYL-JC06型 机构运动创新组合设计实验台
一、机构运动创新组合设计实验台概述
本实验平台它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校机械专业师生进行平面运动机构方案创新设计的平台。
二、机构运动创新组合设计实验台主要特点
1. 根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；
2. 可组成性能各异的平面的、空间的组合机构传动系统，有利于培养学生机构传动系统方案的设计能力；
3. 本实验装置各传动系统层次分明，连接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；
4. 该实验装置和连接方式具有设计巧妙，使用节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。
5. 实验台拼装调整灵活方便，各杆尺寸准确；
6. 实验台能拼装不少于40余种的机构，拼装的机构能灵活运动，无卡滞干涉现象。
三、机构运动创新组合设计实验台实验项目
1. 基本实验项目：
1. 导杆齿轮齿条机构； | 21.六杆机构； |
2.多杆行程放大机构； | 22.双摆杆摆角放大机构； |
3.实现给定轨迹的机构； | 23.转动导杆与凸轮放大行程机构； |
4.压包机机构； | 24.起重机机构； |
5.飞剪机构； | 25.铸锭送料机构； |
6.单缸汽油机机构； | 26.插床插削机构； |
7.内燃机机构； | 27.插齿机主传动机构； |
8.鄂式破碎机； | 28.刨床导杆机构； |
9.泵； | 29.曲柄增力机构； |
10.摄影升降机； | 30.曲柄滑块机构和齿轮齿条机构的组合； |
11.近似匀速输出的往复运动机构； | 31.曲柄摇杆机构； |
12.可扩大行程机构； | 32.四杆机构； |
13.曲柄摇杆型插床机构； | 33.曲柄滑块机构； |
14.缝纫机导线-导针机构； | 34.曲柄滑块式送料机构； |
15.压力表指示机构； | 35.曲柄摇杆与摇杆滑块机构； |
16.搅拌机机构； | 36.槽轮机构与导杆机构； |
17.送纸机机构； | 37.凸轮起重机机构； |
18.卡片穿孔机的送卡机构； | 38.平压磨切机机构； |
19.蒸汽机机构； | 39.锻压机主拆行机构； |
20.自动车床送料机构； | 40.双摆杆摆角放大机构； |
41.起重机机构等。 |
四、机构运动创新组合设计实验台主要技术参数
1. 交流电源：220VAC±10%，50Hz ；
2. 实验台机架数：1套；
3. 机构创新实训平台零件主要材质：A3钢、45#钢。
4.外形尺寸：1500×750×1480mm
