SHYL-JX1 便携式机械系统创意组合及测试分析实验台

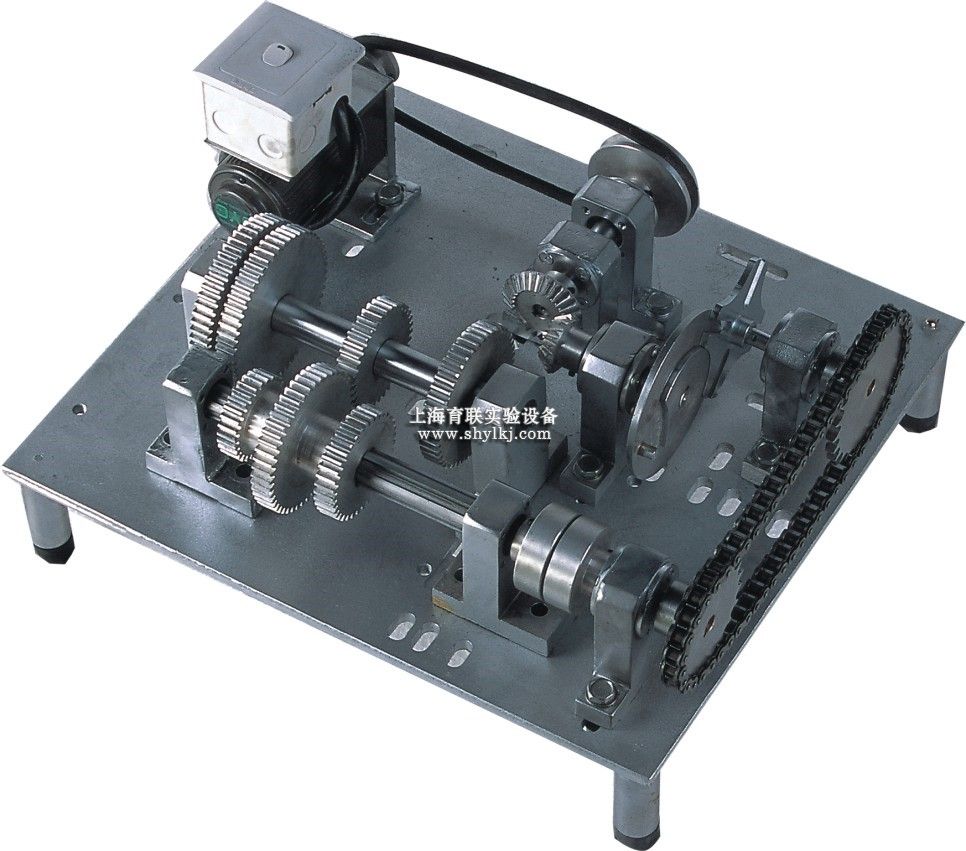

SHYL-JX1A便携式机械系统创意组合实验台

SHYL-JX1A机械系统是专门为学习者提供创意性机械系统组合设计制造的，它的轻便、多功能、低能耗、趣味性、快速变换拼装方式，它适应于轴系及平面机构的教学。

一、功能与特点：

1、该实验台由皮带轮、齿轮、链轮、槽轮组成机械传动，使学习者掌握机械传动的几种形式。

2、拼装方法有十几种，学习者可随意创意新的组合。

3、该实验台装有变速机构，使学习者直观地看到变速的经过，从而巩固所学的知识。

4、该实验台配有曲柄连杆装置，使学习者了解平面机构的运动规律。

5、该实验台、机械零件均属高精密类零件，可拓宽学习者眼界。

二、实验项目：

1、皮带加伞齿轮，加变速箱，加链轮，加联轴器、加槽轮传动，变速箱可以输出九种不同的转速，同时可改变转动方向。

2、齿轮加伞齿轮，加槽轮，加链轮传动。

3、皮带加链轮加槽轮。

4、齿轮加弹性联轴器加皮带加槽轮。

5、齿轮加伞齿轮加槽轮加皮带。

6、皮带加刚性联轴器，加链轮，加槽轮。

7、皮带加弹性联轴器，加链轮、加槽轮。

8、齿轮加凸轮。

9、曲柄滑块机构。

10、曲柄摇杆机构。

另外根据学习者的创意还可组合其他拼装方式。

三、主要技术参数：

直流电动机：功率：15W转速：50转/分电压：220V

外形：550×503×200mm

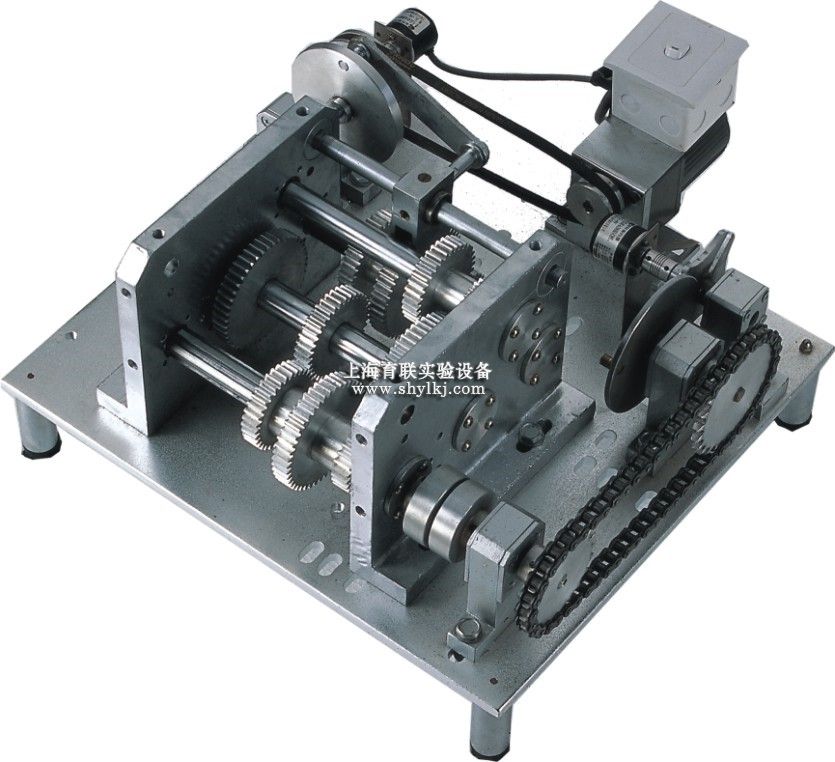

SHYL-JX1B便携式机械系统创意组合及测试分析实验台

SHYL-JX1B机械系统是专门为使用和学习者提供创意性机械系统组合及角位移、直线位移分析设计和制造的，它的轻巧、多功能、低能耗、趣味性、快速变换搭接方式为国内首创，计算机测试将使学生清晰地分析到传动装置在运动中角位移、线位移、速度的变化规律。

一、功能与特点：

1、该实验台装有变速机构，角位移传感器，使学习者可清晰地分析速度输入与输出的变化。

2、该实验台配有曲柄摇杆装置、曲柄滑块装置、凸轮装置、位移传感器，可实现角位移、线位移、速度的变化的可视化。

3、其它功能与SHYL-JX1A相同。

二、实验项目：

与SHYL-JX1相同。

三、实验测试内容：

1、凸轮机构

2、槽轮机构

3、曲柄摇杆机构

4、曲柄滑块机构

5、曲柄滑块导杆机构

四、主要技术参数：

直流电动机：功率：15W转速：50转/分

测试传感器：角位移传感器：输出电压：0-5V 脉冲数：200P 2支

 直线位移传感器：输出电压：0-5V 量程：80L1支

外形：550×503×200mm 重量：15kg
