SHYL-LYCG智能楼宇虚拟传感器实验平台

1.

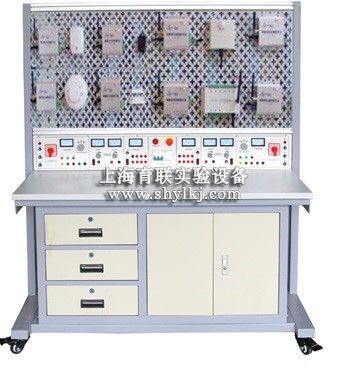

实验平台

外形尺寸为:≥1600mmX800mm×1500mm (允许偏差±5%)，由安装网孔板（高度750mm 、实训桌、储物柜三大部分组成，配置5V、12V、24V直流电源。

2.

温湿度传感器

采用SHT11芯片；数字式输出、免调试、免外围电路、功耗低、高可靠性；14位精度；I2C接口

（1）温度：(-40°C)~ (+123.8°C)；±0.5°C@25°C

（2）湿度：0 to ** RH；±3.5%RH;

（3）功耗：30uW

3

光照传感器

（1）参数测量范围：0~1400w/m2

（2）测量波长：全光谱

（3）输出：线性电压信号

（4）防护等级：IP65

4

雨滴传感器

（1）环境温度：-20～+50℃

（2）环境湿度：RH≤95℅%

（3）大气压力：86KPa～106KPa

（4）导通电阻：≤1 KΩ

（5）工作电压：5V(DC AC)

（6）工作电流：≤10 mA（DC.AC）

（7）响应时间：≤10 S

（8）恢复时间：≤30 S（需擦拭）

5

火焰传感器

焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的近红外波长域及紫外光域具有很大的辐射强度，根据这种特性可制成火焰传感器。

6

磁场(霍尔)传感器

采用薄膜磁阻传感器，是利用铁磁材料坡莫合金的各项异性磁电阻效应制作的，能够测量磁场的大小和方向。这种传感器具有体积小、功耗低、灵敏度高、可靠性高、抗干扰能力强、温度稳定性好、耐恶劣环境能力强、工作频带宽、易于与数字电路匹配以及便于安装等优点，还具有可以不经物接触就能测出磁场的存在、强弱和方向等特性的优势，因此成为许多领域控制系统的“眼睛”。在测量弱磁场和基于弱磁场的地磁导航、数字智能罗盘、交通检测、流程控制、位置测量、伪钞鉴别以及干扰磁场的补偿电路等方面具有广泛的应用前景,广泛应用于工业、交通、航天、航海、医疗器械等多种领域。

7

震动传感器

震动传感器器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警一段时间后自动复原。801S震动传感器性能:

（1）具有极宽的的震动侦测范围，无方向限制

（2）600000000次震动保证

（3）低损耗

（4）灵敏度可调

（5）可用于房屋，桥梁震动检测

8

噪声传感器

1）频率范围：0.02～20 KHz

（2）动态范围：20～140 dB

（3）灵敏度：50 mV/pa

（4）极化电压：0 V

（5）频响特性：自由场

（6）外   径：φ12.7 mm

（7）温度范围：-20～+80℃

（8）相对湿度：≤80[%]

（9）大气压力：1个大气压

9

气体压力传感器

1）绝压型：15psi

（2）工作温度：0～85℃

（3）零点偏移：±15mV

（4）线性度：±0.5%FS

（5）迟滞性：±0.5%FS

（6）响应时间：20ms

（7）灵敏度温度系数, TCS (0-50°C)：±1.3%FS

（8）压力迟滞：±0.3%F.S
