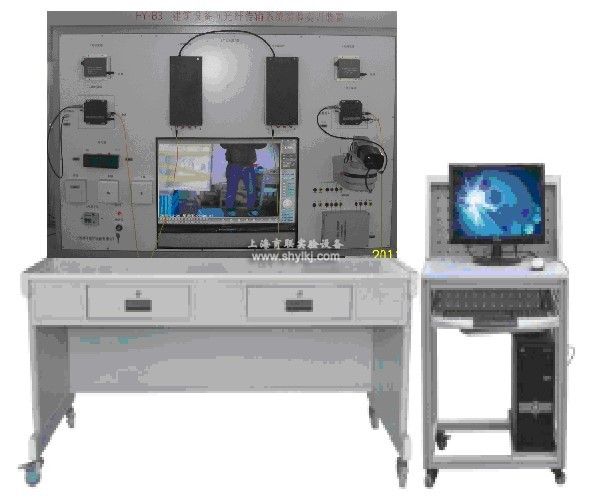

SHYL-LYB2建筑群设备间光纤传输系统实验实训装置

SHYL-LYB2建筑群设备间光纤传输系统实验实训装置

建筑群设备间光纤传输系统实验实训装置设备参数及性能：

（1）建筑群设备间光纤传输系统实验实训装置装置组成：

本系统全部元器件均采用实物，整个实训装置主要由机柜、熔接箱、光端机、收发器、配线箱、偶合器、云台、网控器系统等组成。

（2）建筑群设备间光纤传输系统实验实训装置系统实训功能：

能进行光端机的视频和反向数据传输以及收发器的网络传输演示，能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练，能进行光端机和收发器的安装、连接与使用的实验，能进行视频采集卡、解码器、云台和摄像机的连接与操作实验，能进行视频采集卡软件的操作训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。

（3）建筑群设备间光纤传输系统实验实训装置系统技术指标：

工作电压：单相三线220V±5%  50Hz

整机容量：＜100W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

（4）建筑群设备间光纤传输系统实验实训装置可以做的实训项目

实训项目一：光端机传输过程的模拟

实训项目二：收发器传输过程的模拟

实训项目三：光跳线及光纤传输系统通断的测试

实训项目四：测试报告的制作实训项目

实训项目五：光纤模块安装操作

实训项目六：标准墙柜光纤设备安装操作

实训项目七：光纤安装板安装联接操作

实训项目八：跳线连接操作

实训项目九：各种信息端子与面板的拆装

实训项目十：ST、SC和FC端子与光配线架和机柜的拆装

实训项目十一：熔接盒的拆装

实训项目十二：视频监控软件的使用方法

实训项目十三：台镜头控制软件的使用方法

实训项目十四：故障的判断与处理

实训项目十五：系统的设计与连接

（5）建筑群设备间光纤传输系统实验实训装置设备技术参数

1、光端机
视频
信号输入/输出：1VP-P
阻抗：75欧
带宽：10Hz—10MHz
信号接口：BNC不平衡
微分增增益（DG）：〈1％
微分相位（DP）：〈0.70
信噪比（SNR）：**光纤损耗时，最小为67dB
数据
数据接口：RS—232/RS—422/RS485
数据格式；Manchester,Bi-bhase
数据速率：RS-232：DC——115.2Kbps  RS—422/485：DC—1.2Mbps
工作模式：单工，半双工或全双工
信号电平：0.25VP-P----10VP-P
电气和机械性能：
独立安装尺寸：194mm长，142mm宽，30mm高
机架安装尺寸：223mm长，133mm宽，25mm高
机架的槽数：1个
连接端子
视频连接：BNC
数据连接：RJ45插座
光学：ST/FC
波长
单模：1310/1500nm WDM
环境指标
工作温度；-40度至+70度
储存温度：-40度至+85度
工作湿度：0度至95％无冷凝
MTBF：>100，00小时
LED状态指示
电源
视频通道指示
数据发射/接收
2、收发器：
支持IEEE802.3u，10BASE-T，100BASE-Txans 100BASE-FX标准；提供1个光纤接头SC，ST；提供1个RJ-45接口。自动协商全双工、半双工模式；自动协商10M，100M速率工作，可自适应（Silver系列）或通过开关设置（Golden系列MDI/MDI-X连接；提供6个指示LEDs。
3、熔接合：
可让学生通近拆装，了解光纤熔接点的结构和布局。
4、云台和摄像机：
通过电脑网络接口，可用鼠标控制云台的上下左右运动和三可镜头的调节。
5、解码器；
可控室内外云台，电动变焦镜头，一体化摄像机，灯光或雨刷。支持RS-485通讯接口，兼容多种控制协议。具有超强的防雷、抗死机性能。
6、计算机
主板Inte1865
CPU；2.66GHz
硬盘；160G
内存：2G
液晶显示器19寸
操作系统；WinXP或Win2000
具有恢复系统

3设备祥细配置表：
