SHYL-LYT2型停车场收费管理系统实训装置

SHYL-LYT2型停车场收费管理系统实训装置

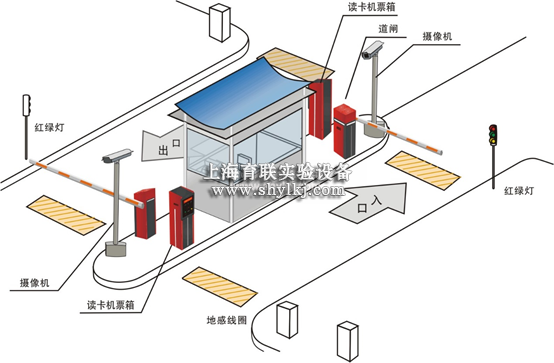

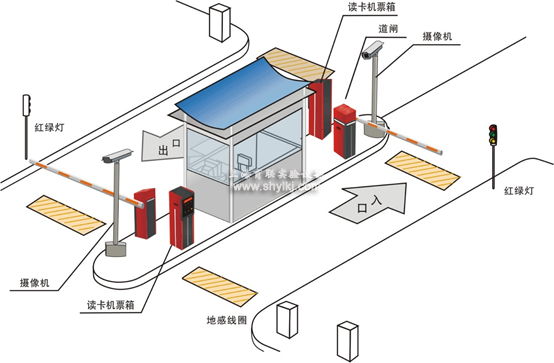

停车场收费管理系统实训装置系统原理构架

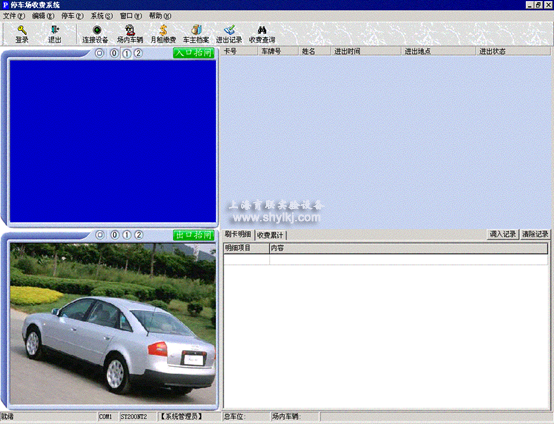

3图像识别系统软件。

停车场收费管理系统实训装置设备参数

（1）系统实训功能概述：

能进行各种停车场计费管理系统操作演示、出入口控制器的设置、仿真模型车辆的仿真出入控制、摄像机图像对比、控制闸道及地磁感应系统的工作原理、用户的月租卡设置，停车场计费管理软件的使用方法、线路的设计与连接、实验和实训，并可于一卡通及小区系列中的其他设备联网进行各种综合实训。

（2）.**用户车辆进入停车场时，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场， 数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。

（3）.临时用户车辆进入停车场时，从出票机中领取临时卡，读感器自动检测到车辆进入，并判断所持卡的合法性。如合法，道闸开启，车辆驶入停车场，数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机时传入电脑。

（4）**用户车辆离开停车场时，读感器自动检测到车辆离开，并判断所持卡的合法性。如合法，道闸开启，车辆离开停车场， 数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑。

（5）临时用户车辆离开停车场时，控制器能自动检测到临时卡，提示司机必须交费，临时车必须将临时卡交还保安，并需交一定的费用。经保安确认后方能离开。车辆驶出停车场时，数字录像机录下该车辆的照片，并存储在数字录像机中，控制器记录下该车辆离开的时间，联机时传入数字录像机。

为了有效防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机硬盘，当车辆出场时，采用图像捕捉卡将出口处摄取的车辆图像存入计算机，计算机自动调出入场时车辆图像及出场时的图像，经人工识别，确认同一卡号，同一车辆时放行；异者报警。

系统具有车辆图像捕捉功能，停车场除对临时外来车辆及固定月租卡车辆管理以外，同时也可**保证停放车辆的安全，并有效地防止车辆丢失。

（6）系统技术指标

工作电压：单相三线220V±5%  50Hz

整机容量：<300W

外型尺寸：150×880×120cm³

安全保护：具有漏电自动保护装置

（7）可以做的实训项目

实训项目一：停车场管理过程的实训

实训项目二：出入口控制设备安装操作与连接实训

实训项目三：车辆检测器设备安装操作连接实训

实训项目四：摄像机的安装调试操作与线路的连接

实训项目五：仿真摄像机图像比对操作

实训项目六：系统接线操作与连接

实训项目七：收费系统的管理与操作实训

实训项目八：卡片的管理与操作实训

实训项目九：系统调试操作

实训项目十：进出入口的设置与线路原来的实训

实训项目十一：线路故障的判断与处理

实训顶目十二系统与车库管理系统的扩展实训

（4）主要配置表：
