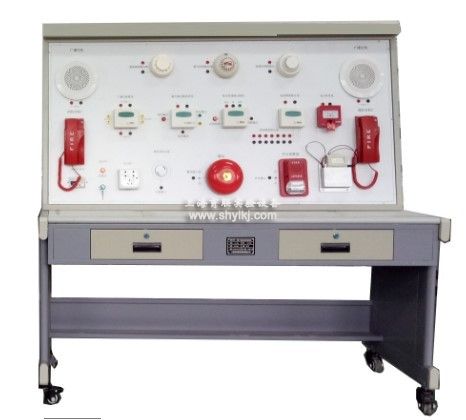

SHYL-XF94消防广播电话与火灾联动报警系统装置

SHYL-XF94消防广播电话与火灾联动报警系统装置

配套联动中心联网

 探测对象

一、系统概述：

本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个与防动控制中心控制的火灾控制及广播电话系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、由本公司联动控制中心设备联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。如配有计算机及监控中心软件，可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。

二、设备参数及性能：

1、装置组成：

本系统全部器件均采用实物，整个实训装置主要由感烟探测器、感温探测器、气体控制器、手动报警按钮、消防栓按钮，驱动模块。广播切换模块、消防总线电话、广播功放、声光、警铃、排烟机、模拟消防泵等组成。

2、电源控制屏（铁质双层亚光密纹喷塑结构）

提供交流电源：单相交流电220V 50Hz，带有过流保护
    3、楼宇实训桌

 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个抽屉、用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

三、系统技术指标：

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜300W

3..演示控制实训台尺寸：150×68×160cm3

四、可以做的实训项目

1.探测器的安装与操作

2.总线电话的安装与操作

3.现场控制模块的操作线与操作

4.广播音箱的安装与接线操作

5.模拟排烟机的操作与控制

6.消防联动系统的编程实训

7.消防广播系统的编程实训

8.消防联动主机的设置

9.消防联动主机的联动编程

10.消防探测器的便用与编码

11.消防系统模块的作用与联接

12.广播主机的操作，火警状态下紧急广播的切换操作；

13.消防报警系统的互联操作，线路故障的判断与处理

14.火警通讯主机的操作，系统功能设置

15.主机与电话分机的通讯操作，分机电话的操作

五、基本配置硬件参数

1.火灾显示盘
GK721火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
3.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
4.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
5.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
6.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
7.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
8.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。

   9.广播切换模块

    现场发生火灾接到控制信号后，可以进行分区管理控制切换事故广播
