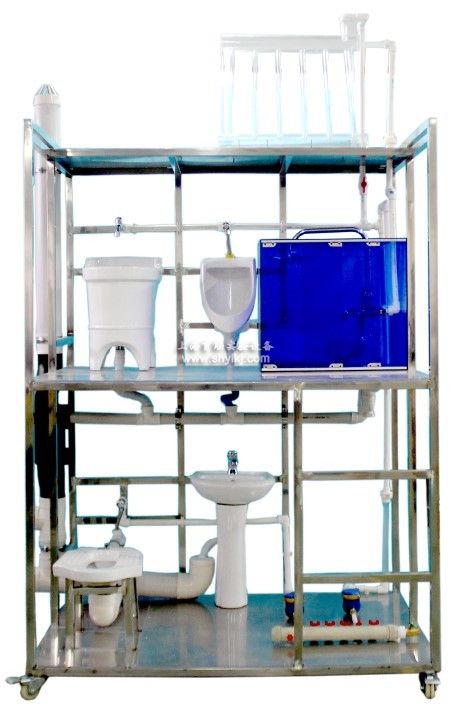

SHYL-XL8建筑给排水模拟试验系统

SHYL-XL8建筑给排水模拟试验系统

一、建筑给排水模拟试验系统概述：

1.办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。

2.住宅楼给水方式为一户一表式，给水入管设分户水表，上面设分水器，各分户管设置阀门和水表（按4户计），接入两户，备用两户实训端口，一层立管4根，至二层立管2根，二层布水管以上为四根一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。

3.整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向

4.设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理

5.关键部位采用透明管路，能看清管路中水流的走向

6.展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。

7.所有洁具和给排水设备都能全真演示

8.系统采用PLC自动控制，生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

9.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

10.采用7寸触摸屏上位监控

二、建筑给排水模拟试验系统技术规格：

1.外形尺寸：1500×1000×2400mm

2.框架材料：不锈钢 地板材料：亚克力玻璃

3.进水压力：0.05MPa～0.75MPa

4.安全保护：具有漏电自动保护装置和接地保护
