SHYL-X91消防联动报警系统综合控制中心

SHYLL-X91消防报警联动监控计算机中心

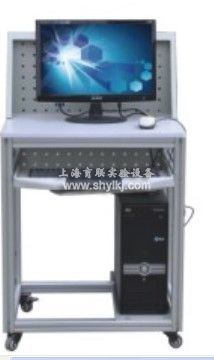

 一、消防联动报警系统综合控制中心硬件设备图片：

 二、消防联动报警系统综合控制中心设备参数及性能：

（1）装置组成：

本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组的监控计算机中心。

软件系统功能，CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。

（2）系统实训功能：

能对整个智能楼宇消防系统进行监控并可进行平面图导入、画面布局、报警点设置等。

系统必需与消防联动系统XF91的联网实训、与自动消防喷水系统XF93-B的联网实训、与消防广播系统XF92的联网实训。

三、消防联动报警系统综合控制中心系统技术指标：

1、工作电压：单相三线220V±5%  50Hz

2、整机容量：＜1000W

3、外型尺寸： 80×70×150cm3；

四、消防联动报警系统综合控制中心可以做的实训项目

1、消防报警联动监控计算机中心的操作

2、平面图的导入和配置操作

3、报警点的设置操作

4、制控系统的管理

5、与自动消防喷水系统XF3-B的联网实训

6、与消防联动系统XF1的联网实训

7、与消防广播系统XF2的联网实训

五、消防联动报警系统综合控制中心设备祥细配置

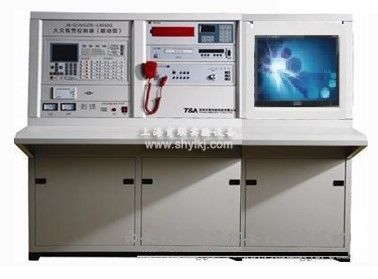

SHYL-X91B消防联动报警系统综合控制中心

联动报警控制中心（控制中心需与联动控制台，广播控制台、消防控制台相连实训）

一、消防联动报警系统综合控制中心系统概述

消防联动控制中心依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统的典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，演示性实训项目和消防管理中心，同时还能清楚的展示火灾报警系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中火灾探测和联动报警控制器的操作与编程。

探测器与联动中心联接实现手自动控制；联动系统编程操作管理中心的联接；

联动报警系统管理中心同时与广播电话中心联网，完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

配有喷淋系统时可以与喷水灭火系统联网控制有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置。

二、消防联动报警系统综合控制中心系统特点

1、具有试验性模拟喷淋启动功能，手动自动控制启动喷淋泵

2、探测器报警模拟，可实现消防报警联动控制编程

3、烟雾火灾探测与排烟机的联动控制编程

4、气体探测器与排烟机的联动控制编程

5、手动报警按钮和消防栓按钮的联动操作与编程

6、具有消防联动、广播、电话、喷淋、气体灭火等为一体的自动控制、编程实训等功能

7、探测器及火灾报警展示台具有全真楼层火灾探功能，真实反应消防各探测器与各模块动作过程。

9控制中心，主要与各子系统和各探测器组网成一个完整的消防自动监控中心，进行火灾管理与报警处理.

三、消防联动报警系统综合控制中心系统技术指标：

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜1500W

3.控制中心台外型尺寸： 180×95×115cm3；

四、消防联动报警系统综合控制中心可以做的实训项目

1.消防报警联动监控计算机中心的操作

2.平面图的导入和配置操作

3.报警点的设置操作

4.制控系统的管理

5.自动消防喷水系统的联网实训

6.消防联动系统的联网实训

7.消防广播系统的联网实训

8.消防联动动主机的设置

9.消防联动主机的联动编程

10.消防探测器的便用与编码

11.消防系统模块的作用与联接

12.广播主机的操作，火警状态下紧急广播的切换操作

13.单点广播，广播话筒的操作，系统功能设置

14.背景音乐下的火警紧急广播切换

15.无人执勤时应广播的自动切换设置

16.广播分配主机的操作，软件设置错误的判断与纠正

17.消防报警系统的互联操作，线路故障的判断与处理

18.火警通讯主机的操作，系统功能设置

19.主机与电话分机的通讯操作，分机电话的操作

20.系统原理桔构设计

21.消防报警联动监控计算机中心软件的操作培训资料

五、消防联动报警系统综合控制中心基本配置硬件参数

1.琴台式控制屏（铁质双层亚光密纹喷塑结构）

提供交流电源：单相交流电220V 50Hz，带有过流保护

2.控制中心操作桌面

琴台为铁质双层亚光密纹喷塑结构，电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3.火灾报警控制器(联动型)

(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息

(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息

(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路，可连接254个现场器件

(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘

4广播录放盘

广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。

上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。

32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。

采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。

完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。

两个各自独立的音频输出口：事故广播输出口和正常广播输出口。

正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。

正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。

两个标准外线输入口：外线1（可控口）。外线2（非启动口）。

C线联动控制口，紧急情况下可自动启动。

J线联动检查口，随时检查C线连接是否良好。

D线联动回答口，事故启动期间送出回答信号。

遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。

5、GT152功率放大器

功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能

6、供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；

交流供电型：AC220V

输出特性：定压120V
