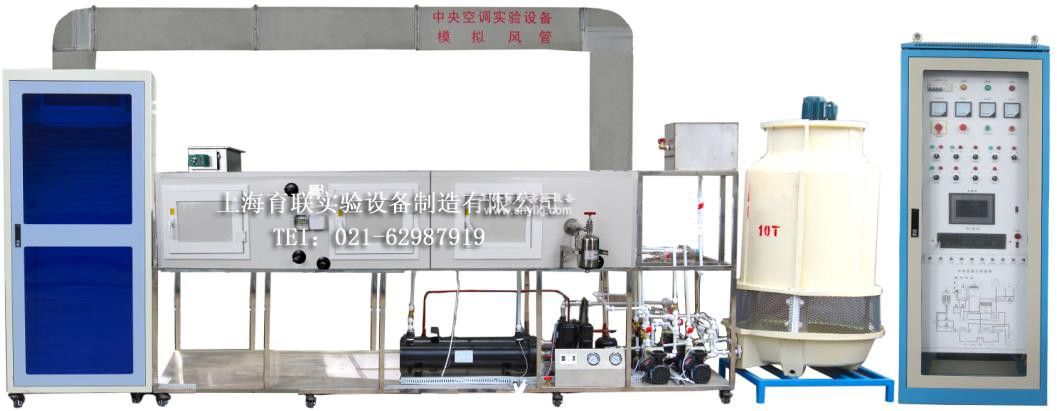

SHYL-KT128中央空调系统运行及维护演示装置

SHYL-KT128中央空调系统运行及维护演示装置

一、中央空调系统运行及维护演示装置功能

1、设备整体与实际中央空调系统结构相同，空调运行维护实训系统采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、全空气调节系统（组合空调）、模拟大厅、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。

2、系统有自动和手动控制两种方式。

 3、制冷系统全部采用标准单接头或双接头连接，可以完成制冷管路制作和安装。

4、系统采用开放模块化设计思路，可以根据后续教学要求，在不改变原来控制柜基础上，控制系统采用PLC控制。

5、装置交付时，需提供配套实训指导书、产品检测报告、质量合格证。

6、整个控制对象采用模块化设计，且方便系统拆装，包括制冷系统铜管拆装和组装，冷却水系统和冷媒水系统拆装，电气控制回路拆装等。

7、输入电源：三相五线～380V±10%，50Hz；制冷剂/用量：R22/2kg左右。

8、系统保护：具有高低压力、过热保护、防冻保护、高温保护装置、安全保护：具有电压型、电流型漏电保护装置，安全符合**标准。二、中央空调系统运行及维护演示装置组成

1、电气控制柜：采用钢质喷塑结构，结构坚固。可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。

2、制冷机组：包括压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件；管路中设有视液镜可观察制冷剂状态，并套有保温材料。

3、冷却水系统：包括冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。

4、冷冻水系统：包括水泵、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。

5、模拟大厅：外形美观、小巧，占地面积少，结构紧凑；具有透明结构，一目了然；房间装有风机、温度控制调节仪及风量调节系统组成，主要完成房间的温度设定与空气调节作用。

6、全空气处理系统：完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能。能实现一次回风系统的空气处理过程;

（1）新回风混合段（进风段/出风段）：设有检查门，并配置初效过滤器。

（2）风机段（送风机段、回风机段）：风机出口安装手动调节阀，风机应采用低噪声高效率离心风机，安装在减震座上，出风口设有帆布软接管，座架上应装有橡胶减震器或金属弹簧减振器。

（3）表冷段：采用铜管串铝片。

（4）加热段：配置管状电热器。

（5）消声器：采用微穿孔消声器，带检查门。

（6）加湿段：采用干蒸汽加湿器。

6、测量仪表：电气控制柜监测仪表参数：交流电压表量程0～450V；交流电流表量程0～30A；交流电流表量程0～5A。制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。

三、中央空调系统运行及维护演示装置实训科目

（1）中央空调系统结构的认识及设备实训；

（2）中央空调的工作流程和工作原理；

（3）中央空调的启动、运行、调试技术的实训

（4）中央空调运行工作情况、运行参数检测分析

（5）中央空调冷却水、冷冻水系统管路的安装及调试；

（6）中央空调制冷机组安装与调试；

（8）中央空调自动监控系统的维护与保养；

（9）中央空调的系统运行、日常维护与故障维修考核

（10）中央空调的控制流程和控制原理

（11）组合式空调机组的组装与调试

（12）组合式空调机组温度的控制与调整

（13）组合式空调机组送风量的控制与调整

（14）组合式空调加湿量的控制与调整

（15）风阀的组装与调试

（16）风阀的组装与调试

（17）可编程控制器的编程、调试和应用

（18）数据采集的实现方法和实际应用

（19）闭环反馈控制的实现方法和实际应用

（20）网络通讯技术和实际应用

（21）计算机组采集与组态监控的实现和实际应用
