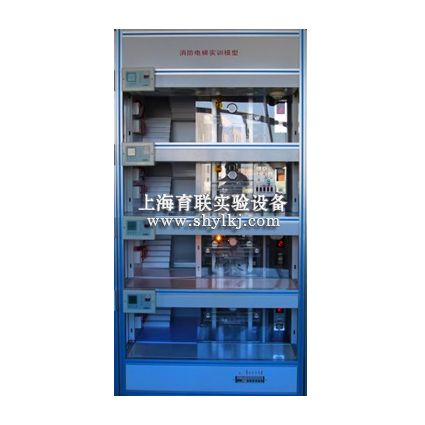

SHYL-XT05消防电梯控制实训系统

SHYL-XT05消防电梯控制实训系统

一、消防电梯实训装置的基本功能
A. 超速安全保护系统
 当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
    缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
G.具有消防应急开关
电梯具有消防应急接口,平时可供客梯正常使用,当出现消防故障时,电梯自动降落至一层,电梯用户不能正常使用电梯,只有专业消防人员才能使用电梯.
二、消防电梯实训系统
1)轿厢启动与停止、点动控制实训；
2)轿厢加速与减速的速度控制实训；
3)轿厢平层控制的实训; 护装置实训；
4)限速保护装置实实；
5)信号指示系统实训；
6)轿厢照明控制实训；
7)电梯控制系统实训；
8)电梯控制程序编写下载实训；
9)电梯程序运行与调式实训；
10)消防状态下电梯操作规程:
11)消防联动系统与电梯操作联网操作
