SHYL-990H 制冷压缩机性能测试实训装置

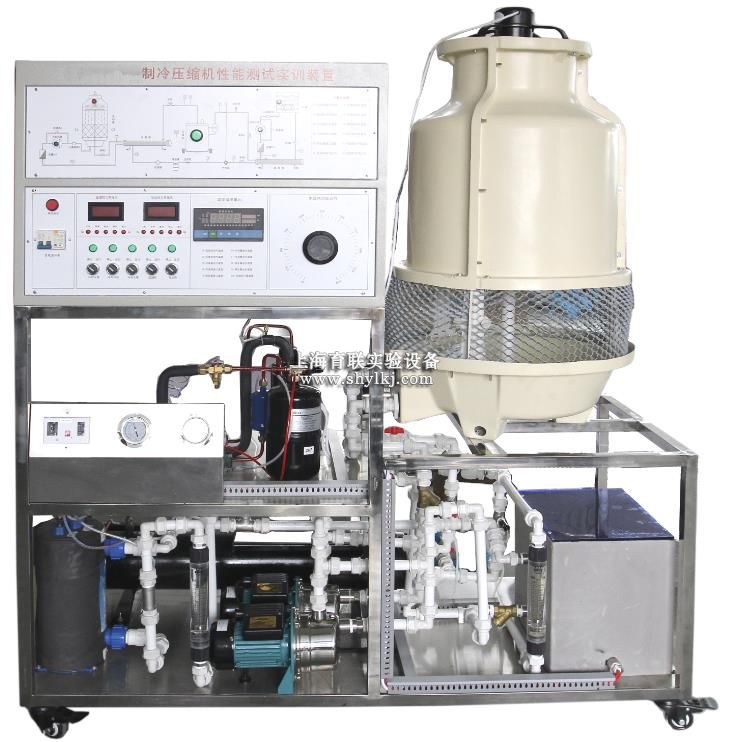

SHYL-990H制冷压缩机性能测试实训装置

“SHYL-990H压缩机性能测试实训装置”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

一、制冷压缩机性能测试实训装置特点

1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量

2.采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方

3.设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

二、制冷压缩机性能测试实训装置技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜2.5kVA

4.制冷剂：R22

5.制冷量：1.3kW

6.重  量：100kg

7.外形尺寸：120cm×60cm×142cm

三、制冷压缩机性能测试实训装置基本配置及功能

1.控制屏

采用不锈钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖。底架上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2.交流控制单元

单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA

3.制冷系统

1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器

4.循环水系统

(1) 水泵2只

主要技术参数为：

额定功率：95W

额定扬程：6m

额定流量：1.08立方米/小时

(2) 水箱1只

采用不锈钢材料制成

(3) 加热器1只（功率1000W）

输出功率可通过电位器进行调节，用于加热蒸发器循环水

(4) 小型冷却塔1只

用来冷却来自冷凝器的冷凝水

5.测量仪表

(1) 功率表2只（精度0.5级）

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据

(2) 数显温度表1只（精度0.5级）

    采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度

(3) 真空压力表2只（精度2.5级）

量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力

(4) 流量计2只（精度0.5级）

采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量

四、制冷压缩机性能测试实训装置实训项目

1.熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理

2.了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法

3.利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量

4.利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量

5.主、辅测制冷量相对误差的计算与分析

6.制冷机组能效比的计算与分析
