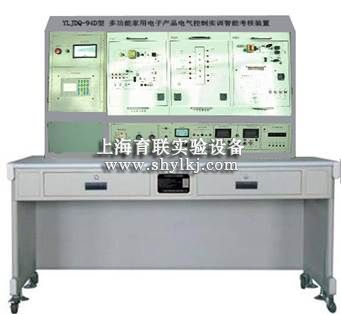

SHYL-JDQ94D型 多功能家用电子产品电气控制实训智能考核装置

SHYL-JDQ94D型 多功能家用电子产品电气控制实训智能考核装置

一、多功能家用电子产品电气控制实训智能考核装置概述

“多功能家用电子产品电气控制综合实训装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。

实训装置同样适合技工学校、职业培训学校、职教中心、鉴定站/所家电类专业及家电维修工中级、高级技能鉴定考核。

二、多功能家用电子产品电气控制实训智能考核装置特点

1.实训性 本实训装置设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；学生通过对故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。

2.全面性 本实训装置设有电热类、电磁类、机电类等全套典型家用电器挂件，涵盖了除白家电外的所有家电类型，覆盖全面。

3.实用性 根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点，从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认知、安装、调试、维修等多种技能的实训。

4.配套性 能满足各类学校的相应课程的实训教学目标，从电源到模块、模块到模块及其它各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

三、多功能家用电子产品电气控制实训智能考核装置技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量：＜1kVA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

四、多功能家用电子产品电气控制实训智能考核装置组成

本实验装置是由实训台和实训挂件两部分组成

（一）实训台（铁质双层亚光密纹喷塑结构，高密度耐磨桌面板）

1.实训电源：

交流电源：220V 50Hz（带有过流保护）

直流电源:可调、固定输出

2.实训考核系统：

采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统（包含在无线网络智能化考评系统中）。数字触摸键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；

智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。

A．教师操作

联网考核

使用密码登录系统，设置数据库路。系统测试(查询设备)，学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储

考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复

脱机考核，教师登录，故障设置与恢复，时间设置，设备号设置，考核开始

B．学生操作 学号查询，故障解除，时间查询，分数查，设备号查询

（二）实训挂件（铁质双层亚光密纹喷塑结构，铝塑面板）

实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。

1.电子电风扇

采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。

2.微电脑控制电饭锅

采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。

3.微波炉

采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。

4.电子消毒柜

采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核

5.全自动洗碗机

采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核

6.全自动洗衣机

采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。

五、多功能家用电子产品电气控制实训智能考核装置实训项目

多功能家用电子产品电气控制实训智能考核装置开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目
