SHYL-106G单片机•微机•CPLD/FPGA•网络接口开发综合实验装置

一、单片机•微机•CPLD/FPGA•网络接口开发综合实验装置系统主要特点

单片机·微机·CPLD/FPGA·网络接口开发综合实验装置(简称系统)，CPU配置灵活，扩展无极限。涵盖了MCS-51单片机、MCS-96单片机、INTEL8088微机、32位微机原理与接口、CPLD/FPGA、单片机网络接口应用等多种技术，提供了优化的软件和硬件集成环境，适合“单片机原理及接口技术”、“微机控制技术”、“微机原理与接口”、“CPLD/FPGA原理及其应用技术”教学实验大纲要求，配有丰富的外围接口电路，提供完善的实验例程，是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。

 二、单片机•微机•CPLD/FPGA•网络接口开发综合实验装置系统结构简介

系统由实验台和活动挂箱及扩展模块组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、BUS总线挂箱。CPU挂箱上有CPU卡接口插座，可以分别插上51CPU卡，KeilCPU卡，96CPU卡，88CPU卡构成不同的仿真实验开发系统；每个BUS总线挂箱最多可以插三个接口模块,每个接口模块有2~8个实验。

 三、单片机•微机•CPLD/FPGA•网络接口开发综合实验装置系统硬件资源

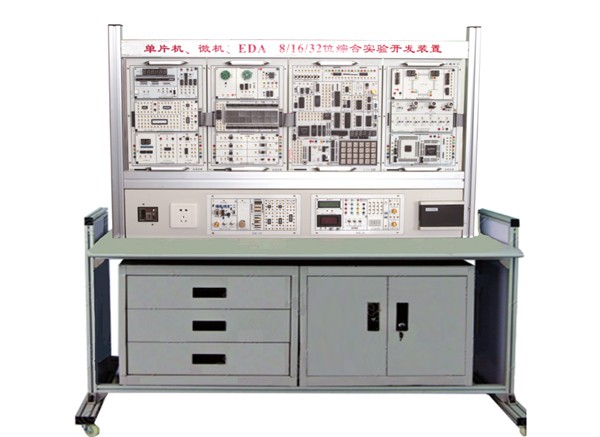

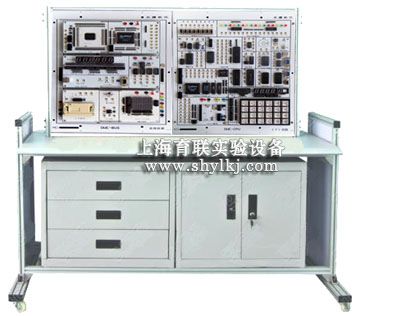

实验台是整个系统的依托，采用上下两部分分离式设计。上半部分是实验挂箱区，可安装3个或4个活动挂箱及其接口功能模块，是系统的核心部分；下半部分是支撑部分，包括操作台、显示器托盘、PC机柜、键盘托盘、储物抽屉。实验台尺寸可选。

 1.技术性能

（1）输入电源：单相三线220V±10%50HZ

（2）工作环境：温度-10℃~+50℃相对湿度<85%（25℃）海拔<4000m

（3）绝缘电阻：大于3MΩ

（4）装机容量：小于0.5Kva

（5）外形结构：进口枫木色富美家防火板桌面，2MM壁厚钢架腿，采用ZP32C尼龙万向脚

轮（以产品实物为准）。

（6）安全保护：具有漏电保护装置，安全符合**标准。

 2.活动挂箱

活动挂箱包括CPU挂箱（尺寸：290mm*400mm）、BUS接口挂箱(（尺寸：250mm*400mm）。

1)CPU挂箱

挂箱主要用于插接不同的CPU模块，目前支持的CPU有：89S52、80C196，8088、Cygnal51、KeilC51。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验。

CPU挂箱上的资源如下：

1，8250串行接口

2，8255并行接口

3，键盘/LED显示接口

4，8237DMA控制器

5，0809A/D转换

6，0832D/A转换

7，8位开关量输入/LED显示

8，单脉冲发生器

9，连续可调模拟量输出

10，8253可编程定时器,

11，8251串行接口,

12，可编程中断控制器8259

13，总线接口

2)BUS接口挂箱

接口挂箱主要用于插接不同的实验模块，进行系统扩展。该挂箱含稳压电源接口，2个CZBUS接口插座，用于和其它挂箱连接。

目前支持的接口类模块主要有电机类，LCD类，I/O扩展类，串行AD/DA类，通讯接口类，静态显示类，EDA，PCI9054接口板，PCI-IOM类等。

用户可以根据需要选择使用这些模块，同时还可按照BUS接口总线的定义自行开发所需的接口模块，使系统可以无限升级，真正成为一个开放式的系统。

 四、单片机•微机•CPLD/FPGA•网络接口开发综合实验装置实验模块内容（可选，尺寸200mm*103mm）

1，电机类DWE-DJ

（1）直流电机调速

（2）步进电机控制

（3）继电器控制

（4）脉宽输出

（5）射极输出

2，串并类DWE-1645

（1）74LS164芯片组成串转并

（2）74LS165芯片组成并转串

（3）138译码

（4）MAX813L看门狗

3，串行总线类DWE_I2C

（1）TLC549芯片组成串行AD转换

（2）TLC5615芯片组成串行DA转换

（3）24C02I2CRAM

（4）PC8563日历钟

（5）93C46串行EEPROM

（6）LM331V/F压频转换

（7）LM331F/V转换

（8）红外线收发

4，语音录放DWE_8120

（1）ISD1110语音录放

（2）8155扩展接口,

5，通行类DWE_COM

（1）1581芯片USB总线接口

（2）SJA1000芯片和TJA1050芯片组成CAN总线接口

（3）RTL8019AS芯片以太网接口

6，键盘显示类DWE_DISK

（1）4X4矩阵键盘

（2）8个独立键盘

（3）8位静态显示

7，LED点阵类DWE_LEDIC

（1）LED16X16点阵

（2）18B20数字温度测量

（3）485通信接口

（4）IC卡座接口

8，交通灯类DWE_JTD

含数码管倒计时的道路模拟交通灯

9，IO接口类DWE_IO579

（1）8259中断接口电路

（2）8279键盘显示接口电路

（3）简单IO扩展

9，静态显示类DW_4511PV

（1）六位BCD码译码电路

（2）PS2键盘接口

（3）VGA接口

（4）1HZ~24M信号源

10，EDA类DWE_321C6

（1）ISPLSI1032ECPLD可编程电路

（2）EP1C6T144FPAG可编程电路

11,LCD类DWE_LCD

(1)LCD12864点阵型液晶显示

(2)LCD1602字符型液晶显示

12，IC座扩展类DWE_ICZ液晶显示

8P,14P,16P,20P,40P各一只。

13，PCI9054接口板DWE_PCI

(1)提供32位数据总线，16位地址线，PCI译码控制线。

(2)提供32位开关输入，32位LED显示。

14，32位IO、RAM接口板PCI-IOM

（1）32位输入、输出接口电路。

（2）32位存储器电路。

 五、实验装置实验项目

·51/96/88部分实验

(一)软件实验

（1）清零程序；  （51/96）

（2）拆字程序；  （51/96）

（3）拼字程序；  （51/96）

（4）数据区传送子程序；  （51/96）

（5）数据排序实验；  （51/96）

（6）查找相同数据个数；  （51/96）

（7）无符号双字节快速乘法子程序；     （51/96）

（8）多分支程序；     （51/96）

（9）脉冲计数实验；  （51）

（10）电脑时钟实验。       （51）

(二)硬件实验

（1）P1口亮灯实验； （51/96）

（2）P1口转弯灯实验；    （51/96）

（3）P3.3口输入，P1口输出实验； （51/96）

（4）工业顺序控制实验；  （51/96）

（5）8255A、B、C口输出方波实验；     （51/96）

（6）8255PA口控制PB口；     （51/96/88）

（7）8255控制交通灯；     （51/96/88）

（8）简单I/O扩展实验；                        （51/96/88）

（9）A/D0809转换实验；                       （51/96/88）

（10）D/A0832转换实验；              （51/96/88）

（11）8279键盘显示实验；                     （51/96/88）

（12）通用打印机实验；☆                     （51/96）

（13）微型打印机打印字符、曲线、汉字实验；☆       （51/96）

（14）数码管倒计时的道路模拟交通灯；              （51）

（15）I2C储存卡读写实验；                   （51）

（16）语音芯片ISD1420控制实验（录音）；  （51/88）

（17）语音芯片ISD1420控制实验（放音）；  （51/88）

（18）继电器控制实验；    （51/96/88）

（19）步进电机控制；       （51/96/88）

（20）8253方波实验；                           （51/96/88）

（21）小直流电机调速实验；                  （51/88）

（22）16*16LED点阵显示实验；            （51/88）

（23）128*64LCD液晶显示实验；   （51/88）

（24）8250可编程异步通讯接口实验（自发自收）；     （51/88）

（25）8251可编程通讯接口实验（与PC机）；（51/88）

（26）单片机RS232/485串行发送实验（双机通讯）；  （51）

（27）单片机RS232/485串行接收实验（双机通讯）；  （51）

（28）CAN总线通讯接口实验；             （51）

（29）以太网TCP/IP协议接口实验；            （51）

（30）USB2.0通讯接口实验。                （51）

（31）DS18B20单总线温度测量实验              （51）

（32）红外线遥控收发实验☆                  （51）

（33）TLC549串行A/D转换实验           （51）

（34）TLC561510位D/A串行转换实验   （51）

（35）PCF8563I²C日历时钟实验             （51）

（36）看门狗实验                            （51）

（37）PWM实验                       （51）

（38）射极跟随器                            （51）

（39）AT24C02I2C总线存储器读写实验 （51）

（40）串行存储芯片93C46读写实验              （51）

（41）LM331电压/频率转换实验            （51）

（42）74LS164串入并出实验                  （51）

（43）74LS164串入并出实验                  （51）

（44）74LS138译码器实验 （51）

（45）8155输入，输出，SRAM实验      （51/88）

 注：实验项目打☆星号为选配接口模块实验。

 ·32位微机接口部分实验

（1）获得PCI设备配置空间

（2）基本IO口扩展实验

（3）PCI中断实验

（4）可编程定时器/计数器8253实验

（5）可编程并行接口8255实验

（6）8250通用串行通信实验

（7）A/D转换实验

（8）D/A转换实验

（9）键盘显示实验

（10）16*16LED中文字幕实验

（11）128*64点阵式LCD实验

（12）直流电机驱动实验

（13）步进电机驱动实验

（14）开关继电器实验

（15）电子音乐实验

（16）重新定义PCI设备的地址空间

（17）8251可编程通讯接口与PC机通讯

（18）8279键盘接口显示实验

（19）32位输入输出实验

（20）32位存储器实验

（21）8/32位DMA实验

（22）8位存储器实验

·EDA/CPLD/FPGA实验部分

（1）A/D0809模数转换器实验；

（2）D/A0832数模转换器实验；

（3）步进电机控制实验；

（4）16*16LED点阵显示实验；

（5）电子时钟实验；

（6）数码管静态显示实验；

（7）4*4键盘扩展实验；

（8）128*64LCD液晶显示实验；

（9）电子音乐演奏实验；

（10）RS232串口发送实验（SEND）；

（11）RS232串口接收实验（RECEIVE）；

（12）TLC549串行AD转换实验

（13）TLC5615串行D/A转换实验
