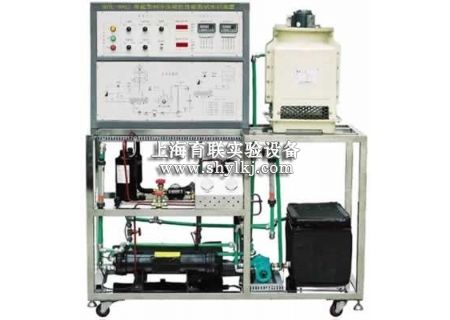

SHYL-990J 智能型制冷压缩机性能测试实训装置

SHYL-990J 智能型制冷压缩机性能测试实训装置

一、智能型制冷压缩机性能测试实训装置描述：

“智能型制冷压缩机性能测试实训装置”以可编程控制器PLC为控制核心，依据**标准GB/T5773-2004《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。实验装置试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的教学实训。

二、智能型制冷压缩机性能测试实训装置特点：

1.由二套系统组成，一套为压缩机测试系统，另一套是过冷度调节辅助系统

2.系统工况的稳定采用PID控制算法和带预测机制的智能控制算法控制

三、智能型制冷压缩机性能测试实训装置技术性能：

1.输入电源：三相四线～380V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜5kVA

4.制冷剂：R22

5.第二制冷剂：R123

6.制冷量：2.3kW

7.重量：100kg

8.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，安全符合相关**标准。

四、智能型制冷压缩机性能测试实训装置配置及技术性能：

实训设备主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训模块、温度采集模块、压力变送器及流量传感器等组成

1.控制台

(1)交流电源

提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。

(2)安全保护体系

设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。

(3)实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。

2.压缩机测试系统

包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、储液器和量热器等。

3.过冷度调节辅助系统

由过冷器、循环水泵、水量调节阀、冷却塔等组成。

4.测量仪表

(1)指针式电压表：量程0～450V

(2)真空压力表：量程-0.1～1.5MPa

(3)真空压力表：量程-0.1～3.5MPa

(4)数显温度表：采用PT100传感器，测量范围-50～+150℃

(5)玻璃转子流量计：量程为16～160mL/min

(6)功率表：精度0.5级，可单独显示电压、电流、功率信号

5.主机实训模块

实训台配置西门子CPU224PLC（AC/DC/RLY）主机，集成数字量I/O（14路数字量输入/10路数字量输出），带1个RS-485通信口，配套PC/PPI编程电缆。

6.温度采集模块

配置西门子EM231模拟量模块（4路模拟量输入）、EM232模拟量模块（2路模拟量输出）。

7.检测传感器

包含压力变送器及流量传感器。

五、智能型制冷压缩机性能测试实训装置实训项目：

1.了解国标GB/T5773—2004的实训方法

2.蒸汽压缩式制冷循环系统基本结构和工作原理

3.压缩机测试系统试验工况控制

4.主、辅测制冷量相对误差测量

5.制冷机组能效比测量
