SHYL-DJ598网络接口型单片机·微机综合实验开发装置

SHYL-DJ598网络接口型单片机·微机综合实验开发装置

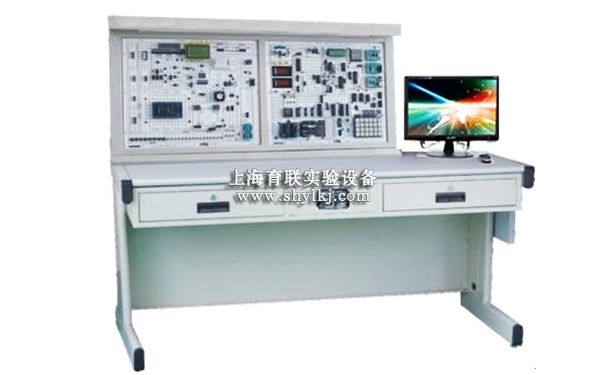

SHYL-DJ598是一套开发型、多功能单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。

一、网络接口型单片机·微机综合实验开发装置系统组成：

该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。

二、网络接口型单片机·微机综合实验开发装置系统特点：

1、598是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置YL-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，598系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

2、实验系统软、硬件配置完善，仿真软件支持Win98/2000/XP等操作系统，并支持汇编语言和C语言的开发，实验内容丰富，是单片机、微机原理和接口教学的理想平台。

3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。

4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAMAT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/ATL5615、8位A/DTL549、1-WIRE总线数字温度传感器DS18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。

5、提供多种输入／输出设备，包括字符式1602LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。

6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。

三、网络接口型单片机·微机综合实验开发装置实验项目：

（一）单片机内部功能实验：

1、单片机内部定时／计数器实验（脉冲计数）

2、单片机内部定时／计数器实验、中断控制综合实验（电脑时钟）

3、单片机串行口实验—双机通信

4、单片机串行口实验—单片机与电脑联机通信实验

5、单片机I／O口实验

6、单片机ISP最小系统实验和看门狗实验

8、串并转换（74LS164），扩展2位七段LED实验

9、并串转换（74LS165）实验

10、v／F转换实验

（二）单片机、微机常用接口与应用实验

11、8位8路A／D转换ADC0809实验

12、8位1路D／A转换DAC0832实验

13、定时／计数器8253A实验

14、串行通信接口控制电路8251／8250实验

15、I／O口（74LS273／74LS244）扩展实验

16、并行口扩展实验8255／8155

17、地址译码（3一8译码器74LS138）实验

18,8279键盘输入、LED显示输出实验

19、打印机接口控制实验（打印机选配）

20、继电器控制实验

21、音乐控制实验

22、语音录放实验

23、步进电机（4相）控制

24、十字路口交通灯模型控制实验

25、16X16LED点阵实验

26、128X64LCD点阵实验

（三）单片机新型总线控制接口实验

27、I2C串行RAM24C02读写实验

28、12C串行10位D/ATL5615D/A转换实验

29、I2C串行8位A/DTL549A/D转换实验

30、I2C串行实时时钟PCF8563T应用实验

31、I-WIRE总线数字温度传感器DS18B20应用实验

32,CAN控制器STA1000,CAN收发器TJA1050T应用实验

33、以态网接口RTL8019AS应用实验

34、RS232/485通信接口实验

35、USB总线接口实验

(四)单片机、微机控制应用小系统实验

36、直流电机闭环控制实验

37、温度测量控制（PID调节闭环控制）

(五)微机接口实验

38、8237DMA数据传送实验

39、8259中断控制器实验

（六）可编程CPLD／ＦＰＧＡ应用实验

基本实验：

（1）七人表决器；（2）四位加法器；（3）BCD码加法器；

（4）格雷码变换器；（5）四位并行乘法器；（6）触发器；

（7）用ABEL语言设计74LS160功能模块计数器；（8）多模加减计数器；

（9）可控脉冲发生器；（10）简易数码锁；（11）英语字母显示实验；

（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；

（15）正负脉冲数控调制发生器；（16）秒表。

模块实验：

（1）A/D0809模数转换器实验；（2）D/A0832数模转换器实验；（3）步进电机控制实验；

（4）16*16LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；

（7）VGA接口彩条信号实验；（8）4*4键盘扩展实验；

（9）128*64LCD液晶显示实验；（10）电子音乐演奏实验；

（11）RS232串口发送实验（SEND）；（12）RS232串口接收实验（RECEIVE）；

（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；

（15）异步串口通讯（UART）

数字系统设计：

（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；

（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等。

（七）自行扩展实验

通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。

四、网络接口型单片机·微机综合实验开发装置实验室每二人每套配置方案
(二人为一组，一组用一张实验桌)

1、SHYL-DJ598控制屏必配1台。

2、微机自配1台。

3、示波器自配1台。

4、万用表自配1只。

5、微型打印机按照实际情况选配，一般每套配一台微打。

7、网卡按照实际情况选配1块。

 友情提示：

一、⑴确认 网络接口型单片机·微机综合实验开发装置 的型号;⑵网络接口型单片机·微机综合实验开发装置的规格;⑶网络接口型单片机·微机综合实验开发装置的参数配置。

二、如已选定上海育联实验设备制造有限公司的网络接口型单片机·微机综合实验开发装置的型号，请按型号直接向我司销售部订购。

三、如需了解更多信息，请致电：021-62987919 ,我们将由专业技术人员为您提供有关的技术问题。

四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
