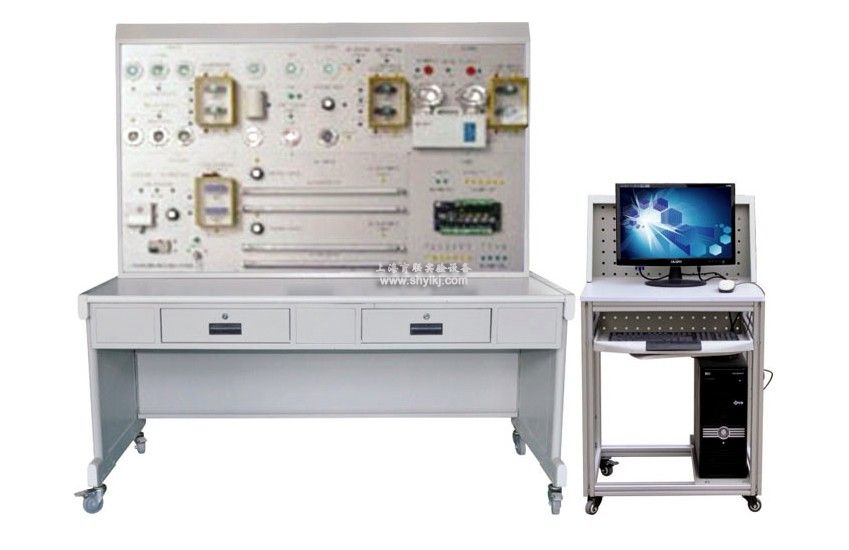

SHYL-LYL4型楼宇照明监控系统实验实训装置

SHYL-LYL4型楼宇照明监控系统实验实训装置

一、楼宇照明监控系统实验实训装置系统实训功能：

     楼宇照明监控系统实训装置能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

二、楼宇照明监控系统实验实训装置系统技术指标：

工作电压：单相三线220V±5%  50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

三、楼宇照明监控系统实验实训装置系统组成：

1、照明系统模拟板：

  公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。

2、HW500DDC控制器：

要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。

3、P4客户端电脑：

内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。

4、ZD-VB亮度自动调节器：

采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

5、FL-476动静探测器：

采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

6、BD-6手动遥控器：

采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

四、楼宇照明监控系统实验实训装置实训项目

楼宇照明自动监控

1、按线路图将各部分连线操作实训；

2、办公室日光灯的照明节能控制操作实训；

3、路灯照明照度控制操作实训；

4、过道灯照明动静延时控制操作实训；

5、泛光照明控制操作实训；

6、情景灯光照明控制操作实训；

7、应急灯事故照明控制操作实训；

8、航空灯照明控制操作实训；

9、泛光照明、情景灯光照明和航空障碍灯定时控制操作实训；

10、无线遥控各照明系统的开关操作实训；

11、电脑远程遥控各照明系统的开关操作实训；

12、DDC控制器强制手动控制各照明系统的开关操作实训；

13、线路故障的判断与处理实训；

14、操作错误的判断与纠正实训。

楼宇办公室调光及过道照明监控

15、按线路图将各部分连线操作实训；

16、模拟变送器的操作实训；

17、办公室灯光手动调光控制和设定操作实训；

18、动静探测控制办公室无人时的自动调暗或关闭操作实训；

19、过道灯延时按钮控制操作实训；

20、时间累计记录操作实训；

21、电脑远程遥控各照明系统的开关操作实训；

22、DDC控制器强制手动控制各照明系统的开关操作实训；

23、线路故障的判断与处理实训；

24、操作错误的判断与纠正实训。

楼宇情景灯光照明监控

25、按线路图将各部分连线操作实训；

26、情景灯光照明的手动控制操作实训；

27、情景灯光照明的自动控制操作实训；

28、情景灯光照明强制手控操作实训；

29、情景灯光照明记录开关时间操作实训；

30、电脑远程遥控各照明系统的开关操作实训；

31、DDC控制器强制手动控制各照明系统的开关操作实训；

32、线路故障的判断与处理实训；

33、操作错误的判断与纠正实训。

楼宇应急照明监控

34、按线路图将各部分连线操作实训；

35、路灯应急照明回路操作实训；

36、过道灯应急照明回路操作实训；

37、办公室应急照明回路操作实训；

38、航空灯应急照明回路操作实训；

39、电脑远程遥控各照明系统的开关操作实训；

40、DDC控制器强制手动控制各照明系统的开关操作实训；

41、线路故障的判断与处理实训；

42、操作错误的判断与纠正实训。
