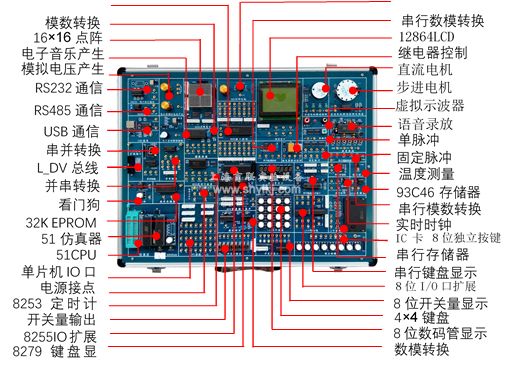

SHYL-610单片机与组态综合实验系统实验箱
一、单片机与组态实验箱,电工原理辅助实验箱,实验箱适用专业
适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。
二、单片机与组态实验箱,电工原理辅助实验箱,实验箱系统简述
1)SHYL-M10是国内**将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术,包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术,充分了解和掌握当今单片机领域流行的各种外设器件应用。
2)具有二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有自检管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成自检实验。
3)实验电路单元应尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。
4)系统要将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统,以便用户进行二次开发使用。
三、单片机与组态实验箱,电工原理辅助实验箱,实验箱系统硬件组成
1、计算机(自备)
2、应用型单片机平台系统SHYL-M10
3、基于KEILC51单片机仿真器,RS232/USB通信方式。
4、在线下载式单片机STC89C52或AT89S52。
四、单片机与组态实验箱,电工原理辅助实验箱,实验箱详细技术指标
1、基础接口电路
1)多路定时计数器8253A接口电路。
2)可编程并行输入/输出接口8255。
3)可编程并行输入/输出接口8155。
4)可编程键盘显示接口8279
5)单片机系统简单I/O口扩展电路74LS273/74LS244。
6)看门狗电路MAX813
2、人机接口电路
1)8位LED发光管输出显示
2)8位开关量输出模块。
3)8个独立的LED数码管。
4)4×4矩阵键盘电路。
5)8个查询式键盘。
6)16×16点阵LED模块,由4个8*8点阵和驱动电路组成。
7)12864LCD图形、中文、字符显示模块。
8)两路带消抖±单脉冲产生电路。
9)1HZ-1MHZ分8路输出固定脉冲发生。
10)555时基应用电路。
3、外设执行部件
1)5V继电器控制、音乐发生器电路。
3)步进电机20BY及直流电机驱动与控制。
3)扬声器驱动电路。
4)蜂鸣器驱动电路。
5)光电测速模块电路。
4、通信接口电路
1)USB(CH375)通信模块,支持HOST/SLAVE模式。
2)RS232/RS485接口应用和电平转换电路。
4)I2C串行实时日历/时钟PCF8563。
5)I2C串行键盘显示控制器Zlg7290。
5、存储器电路
1)32K静态SRAM,64KEPROM。
2)串行存储器93C64读写电路。
3)I2C串行存储器24C02应用电路。
4)IC卡读写模块电路。
6、数据转换
1)单路8位数字模拟转换接口DAC0832。
2)8路8位模拟/数字转换接口ADC0809。
3)串行8位A/D转换电路TLC549及其相关电路
4)串行10位D/A转换电路TLC5615及其相关电路
5)ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。
6)数字温度传感器DS18B20,用于环境温度检测。
7)串并转换74LS164和并串转换74LS165应用电路。
7、单片机仿真器和在线下载器
1)51单片机仿真器:配备KEILC51单片机仿真器,采用仿真芯片+监控芯片+USB芯片结构,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。在仿真状态下仿真芯片被完全冻结,可以**重现CPU所有特性,即总线I/O口。
2)软件支持汇编、C51语言编译、调试调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容,支持夭折功能,可仿真各种51指令兼容单片机,如ATMEL、INTEL、SST、ST等。
3)KEILC51仿真器内部带有32KB的FLASH,用于用户程序下载;能够实现STC单片机的0-64KBFLASH的ISP下载编程功能。设计有在线下载电路,可在线下载单片机STC89C52或AT89S52。
4)下载仿真通讯**速度达到115200BPS。
5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有自检管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成自检实验。
8、总线扩展接口和扩展模块
主板上留有L_DV总线扩展接口,可以扩展各种新型接口电路。含CAN总线应用电路、以太网络通信应用电路、压力测量、2.4G无线通信、光柱显示、8×8双色点阵、GPS通信、非接触式IC卡读写电路和综合传感器模块等,可无限扩展。
9、虚拟示波器(选配)
1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。
2)带有实时X-Y示波器:自动同步显示功能。
3)存储功能:存储/栽入/分析历史波型。
4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。
5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。
10、工作电源
+5V/2.5A;+12V/1A;-12V/1A。+5V主电源带过压、欠压、过流和电路保护功能并可自动回复。
五、单片机与组态实验箱,电工原理辅助实验箱,实验箱系统软件
1、WINDOWS下KEILC51软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
2、SmallRTOS(51)1.12.1vR嵌入式操作系统。
3、在线下载软件:STC_ISP_V479。
4、MGCS工业组态软件
5、近40个单片机应用设计例程
6、MGCS工业组态软件与单片机接口例程
六、机箱:
坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm。
七、单片机
与组态实验箱,电工原理辅助实验箱,实验箱实验项目(有配套实验指导书)
软件实验:
1、清零程序
2、拆字程序
3、拼字程序
4、数据区传送子程序
5、数据排序实验
6、查找相同数据个数
7、无符号双字节快速乘法子程序
8、多分支程序
9、脉冲计数实验
10、电脑时钟实验
标配硬件实验:
1、单片机I/O口应用实验_P3.3口输入P1口输出
2、单片机I/O口应用实验_工业顺序控制
3、并行I/O接口8255应用
4、简单I/O口扩展
5、A/D转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、8031单片机串行口应用实验_双机通信
14、8031串行口应用实验_与PC机通信
15、串行A/D转换器TLC549应用
16、串行D/A转换器TLC5615应用
17、单片机双机通信实验_用RS485总线
18、USB通信接口应用实验
19、16X16LED点阵显示实验
20、128X64LCD液晶显示接口实验
21、数字温度传感器18B20实验
22、看门狗电路MAX708
23、I2C总线应用实验
(1)串行E2PROM的读写实验
(2)I2C智能卡读写实验
(3)串行键盘显示接口ZLG7290应用实验
(4)PCF8563串行实时时钟应用实验
25、定时计数器8253A应用实验
26、ISD1730语音录放实验
27、红外接口通信实验
28、SmallRTOS(51)1.12.1v使用
29、直流电机、步进电机闭环控制实验
30、工业组态软件编程实验
31、MCGS工业组态软件在单片机控制中的应用实验
1)步进电机控制实验_总线控制
2)直流电机控制实验_总线控制
3)工业顺序控制实验_位控制
4)数据采集实验_总线控制
5)数据采集实验_总线控制
6)数字电压表实验
7)液体混合控制实验
8)交通灯控制实验
33、工业组态软件和微控制器的接口编程实验
......无限扩展
八、单片机与组态实验箱,电工原理辅助实验箱,实验箱实验箱配置表
序号 | 名称 | 规格 | 数量 | 单位 |
1 | SHYL-610单片机主机箱 | 含详细技术指标里的除选配外全部软硬件 | 1 | 套 |
2 | 交流电源线 | 1.5m | 1 | 条 |
3 | 串口通信线(2、3直通) | 1.5m仿真器通信线 | 1 | 条 |
4 | 串口通信线(2、3交叉) | 1.5m示波器通信线 | 1 | 条 |
5 | 2号实验导线 | 40cm | 30 | 根 |
6 | 扁口USB线 | 1.5m USB通信实验 | 1 | 根 |
7 | XH2.54 8芯-8芯排线 | 40cm 2根和30cm 4根 | 6 | 根 |
8 | XH2.54 4芯-4芯排线 | 30cm | 4 | 根 |
9 | 2芯两头剥线 | 1m | 1 | 根 |
10 | 短路片 | 5 | 片 | |
11 | IC卡 | 1 | 张 | |
12 | 光盘 | 例程/编程软件/仿真软件/MGCS工业组态软件/使用视频软件等 | 2 | 张 |
13 | 实验指导书 | 1 | 套 |
SHYL-CJ3A电工原理辅助实验箱
(交流异步电机控制箱)
一、单片机与组态实验箱,电工原理辅助实验箱,实验箱技术指标
1、380V交流接触器3只,时间继电器1只,热继电器1只。
2、控制开关(模拟启动、停止、急停)3只。
3、中功率整流桥1组。
4、制动电阻10Ω/25W 1只。
5、功率电阻10KΩ/3W、20K/3W、30K/3W各1只。
6、1µF/500V、2.2uf/500V、4.7µF/500V各1个。
7、0~500mA数字交流毫安表1只,数字式三相功率、功率因素表1只。
8、双绕组变压器1只:220V/26V/6.3V
9、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×150mm。
电工原理辅助箱参考图
