一、液压传动与PLC实训装置技术参数及指标

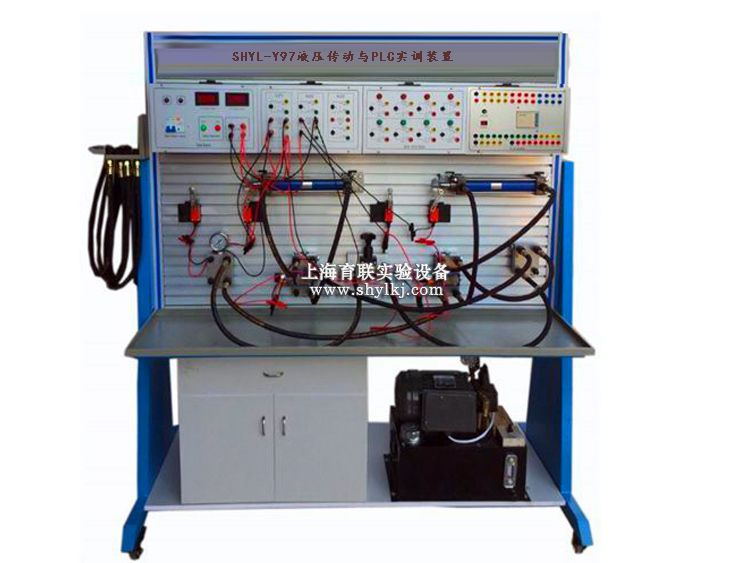

    液压传动与PLC实训装置集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起。油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、液压传动与PLC实训装置技术参数

1、输入电源：三相五线，380V．允差plusmn;l0，50Hz。漏电保护器控制屏总电源，电网电压表监控电网电压，并有380V电压数字表指示，带灯保险丝保护，控制屏的供电由启停开关控制.同时具有漏电保护。

2、装置容量 lt;2kVA。

3、桌面带有油槽和油槽盖。配有皮管支架。

4、变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

5、LC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出配有控制模块：电源模块，继电器控制模块，PLC控制模块、时间继电器模块，按钮模块等。

6、电机：额定电压380V．额定功率1.5kW，绝缘等级B液压泵站：大容积40L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。所用液压元件均为华德工业液压元件，可承受压力高过31.5MPa。

7、实验台外开尺寸：1800mm*700mm*1700mm

8、油箱尺寸：500 mm*400 mm*300mm

9、能够仿真回路演示。液压仿真控制软件，其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件，用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。

三、液压传动与PLC实训装置液压元件清单

四、液压传动与PLC实训装置可以完成的实训项目

常见液压元件的性能实训

压力控制回路、速度调节回路、方向控制回路、锁紧回路、双缸工作回路、液压马达的应用回路等液压传动基本回路的实训

可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下

1.单级调压回路

2.多级调压回路

3.减压回路

4.卸荷回路

5.进油节流调速回路

6.回油节流调速回路

7.旁油节流调速回路

8.液压缸差动连接的快速运动回路

9.调速阀短接速度换接回路

10.调速阀串联的速度换接回路

11.调速阀并联的速度换接回路

12.用换向阀的换向回路

13.用“O”型机能换向阀的锁紧回路

14.用液控单向阀的锁紧回路

15.用顺序阀控制的顺序动作回路

16.用压力继电器控制的顺序动作回路

17.用行程开关控制的顺序动作回路

18.用调速阀控制的同步回路

液压与气动仿真教学实训项目

1.液压传动简介及工作原理

2.液压系统的组成及功能仿真

3.液压回路的运行与仿真

4.液压回路的设计与仿真

5.气压传动简介及工作原理仿真

6.气压传动的组成及功能仿真

7.气动回路的运行与仿真
