SHYL-96G 液压与PLC控制实训装置

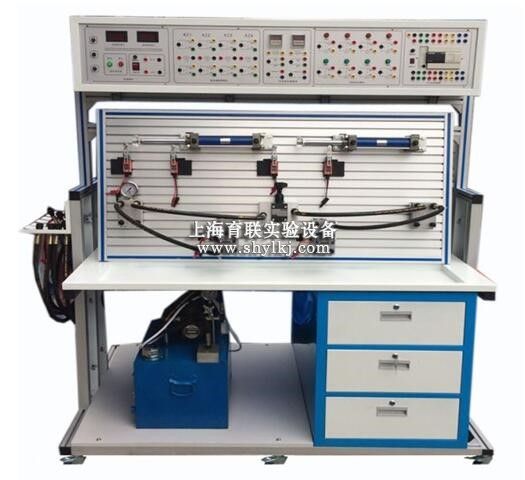

液压与PLC控制实训装置产品结构
液压与PLC控制实训装置结构是由时间继电器模块、中间继电模块、PLC模块、按扭模块、触摸屏电源控制区、实训模块放置区、实训桌体、储物柜放置区组成。其中电源控制区用以控制设备电源的启停、断电保护复位等;继电器、指示灯,按钮模块为实训模块提供输入输出信号;PLC模块装有三菱的PLC主机;实训模块安放区是通过安装不同的模块实现不同的实训项目;储物柜为钢制卧式储物柜。
液压与PLC控制实训装置技术参数
工作电源:三相五线 AC380V±10% 50Hz
安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护
额定功率:1.5Kw
P L C :FX1S-20MR
触摸屏:MCGS-7寸
环境温度:-10℃~40℃
相对湿度:≤85%
尺寸:1600*650*1800mm
液压与PLC控制实训装置特点要求
1、可以根据实训项目,灵活的搭建各种电液回路。采用工业级的液压元件,灵活进行各种液压元件的性能实训,同时可以搭建各种典型液动控制回路。单独或组合式运用按钮、继电器、PLC、人机界面等模块,另外还可以搭建各种功能的液压系统控制回路。
2、液压元件通过安装底板安装在铝型材上,装、拆方便。同时液压回路的连接,采用封式快速接头连接,方便、快捷。电气部分也采用快速接插件,控制回路的连接一样方便、安全。
3、液压泵站:额定工作压力:6MPa;变量叶片泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;变量叶片泵:额定流量≥8L/min,压力≥7MPa;液压泵驱动电机:三相交流电压,额定功率:≥1.5kW,额定转速≥1420r/min;与泵应采用内轴一体式安装;液压辅件:应包含吸油过滤器、油温液面计、清洁盖、空气滤清器等;
4、液压仿真控制软件,其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。通过该软件,用户可以在计算机上进行液压、电气液压知识的学习以及回路的设计、测试和模拟的控制。该软件强大的仿真功能可以实时显示与软件连接的实际控制回路的动作。
液压元件配置清单
序号 | 型号/规格 | 名称 | 数量 | 单位 | 备注 |
1 | 铝钢结构 | 实训装置 | 1 | 台 | |
2 | 三菱,20点 | PLC主机模块 | 1 | 块 | |
3 | 实训台上
| 继电器控制模块 | 1 | 块 | |
4 | 电源模块 | 1 | 块 | ||
5 | 按钮模块 | 1 | 块 | ||
6 | 触摸屏 | 1 | 块 | ||
7 | MOB40-150 | 双作用液压油缸 | 2 | 只 | |
8 | 一体式液压泵站 | 变量叶片泵及电机 | 1 | 台 | |
9 | YN-100ZQ/10MPa | 耐震压力表 | 3 | 只 | |
10 | 2FRM6-31B/15QB | 二通流量阀(调速阀) | 2 | 只 | 北京华德 |
11 | 3WE6A61B/CG24N9Z5L 通径:6mm | 二位三通电磁换向阀 | 1 | 只 | 北京华德 |
12 | 4WE6C61B/CG24N925L 通径:6mm | 二位四通电磁换向阀 | 2 | 只 | 北京华德 |
13 | 4WMM6C50BF 通径:6mm | 二位四通手控换向阀 | 1 | 只 | 北京华德 |
14 | 4WE6E61B/CG24N9Z5L 通径:6mm | 三位四通电磁换向阀 | 1 | 只 | 北京华德 |
15 | 4WE6J61B/CG24N9Z5L 通径:6mm | 三位四通电磁换向阀 | 1 | 只 | 北京华德 |
16 | DVP101-10B 通径:6mm | 节流阀 | 1 | 只 | 北京华德 |
17 | RVP6-10B 通径:6mm | 单向阀 | 1 | 只 | 北京华德 |
18 | DB10-1-50B 通径:6mm | 先导式溢流阀 | 1 | 只 | 北京华德 |
19 | DBDH6P10B 通径:6mm | 直动式溢流阀 | 1 | 只 | 北京华德 |
20 | DZ6DP1-5X/75 通径:10mm | 直动式顺序阀 | 1 | 只 | 北京华德 |
21 | DR6DP1-5X/75 YM 通径:6mm | 直动式减压阀 | 1 | 只 | 北京华德 |
22 | SV10PB1-30B 通径:6mm | 液控单向阀 | 2 | 只 | 北京华德 |
24 | HED40P15/100Z14L24 | 压力继电器 | 1 | 只 | 北京华德 |
25 | 三通 | 4 | 只 | ||
26 | 四通 | 3 | 只 | ||
27 | 快速接头(母插座) | 1 | 套 | ||
28 | 快速接头(公插头) | 1 | 套 | ||
29 | ME8108 | 行程开关 | 4 | 只 | |
30 | L-HL46 | 液压油 | 1 | 壶 | |
31 | 内六角扳手 | 1 | 套 | ||
32 | 活动扳手 | 2 | 把 | ||
33 | 螺丝刀 | 1 | 把 | ||
34 | 胶管 | M16*1.5/8I-W-0.7M(装好快捷接头) | 10 | 根 | |
35 | 胶管 | M16*1.5/8I-W-0.9M(装好快捷接头) | 10 | 根 | |
36 | 胶管 | M16*1.5/8I-W-2.5M(装好快捷接头) | 1 | 根 | |
37 | 胶管 | M16*1.5/8I-W-1.5M(装好快捷接头) | 1 | 根 | |
38 | 电机电源线(制作好)三相四线电线 | 1 | 根 | ||
39 | 液压实验指导书说明书 | 1 | 册 | ||
40 | PLC编程软件 程序光盘 仿真软件 | 1 | 张 | ||
41 | 三菱 | 编程电缆 | 1 | 条 | |
42 | 生料带 | 1 | 个 | ||
43 | 触摸屏通讯线 | 1 | 根 |
实训考核项目
——可完成50种以上液压回路实训(学生也可自行设计搭建其它回路),典型实训如下
——单级调压回路
——多级调压回路
——减压回路
——卸荷回路
——进油节流调速回路
——回油节流调速回路
——旁油节流调速回路
——液压缸差动连接的快速运动回路
——调速阀短接速度换接回路
——调速阀串联的速度换接回路
——调速阀并联的速度换接回路
——用换向阀的换向回路
——用“O”型机能换向阀的锁紧回路
——用液控单向阀的锁紧回路
——用顺序阀控制的顺序动作回路
——用压力继电器控制的顺序动作回路
——用行程开关控制的顺序动作回路
——用调速阀控制的同步回路
