SHYL-WXG01 现代电工技术实训考核装置

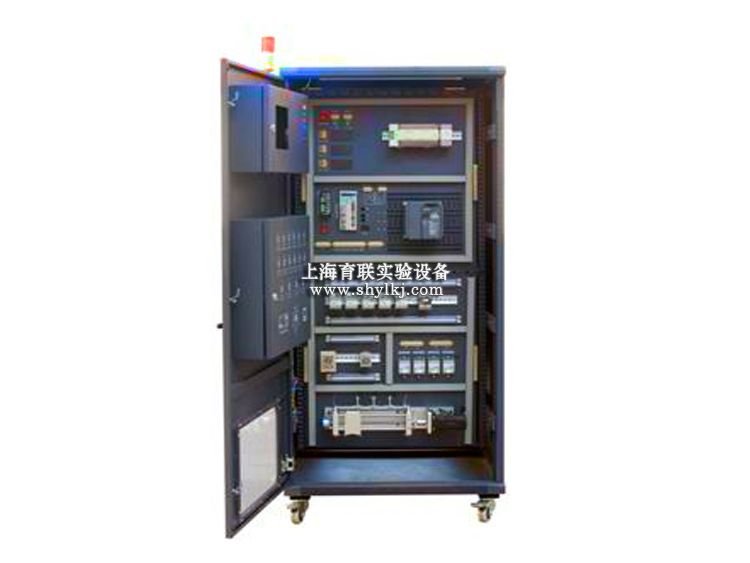

SHYL-WXG01 现代电工技术实训考核装置（考核柜）

一、现代电工技术实训考核装置概述：

现代电工技术实训考核柜是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

二、现代电工技术实训考核装置的结构：

1、由于维修电工高级培训涉及专业内容广，技术跨越性大，现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式，（如：电气考核设备、PLC设备等），投入成本大，专业培训、考核点多，不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。

2、现代电工技术实训考核装置设备以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。

3、该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分组成前面板排列，包括触摸屏部分、PLC主机部分、变频器部分、直流调速部分、电力拖动与继电控制部分，交直流电压、电流、交流功率、功率因数测量部分等组成。后面板排列可以完成铣床、镗床等不同实训挂板的智能考核，同时学生可以自由接线完成不同的实训。

4、柜体内部装有完成电动机控制电路所需要的各种低压电器，如漏电断路器、熔断丝、接触器、中间继电器、热继电器、行程开关按钮等，为了延长电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求经久耐用。

5、本设备的实训挂板可以拆卸，方便配置不同的实训挂板进行训练，扩展能力较强，同时学生可以自由配线，在网孔板上自由设计电气安装线路，以达到实训效果。

柜体前门配有控制按钮、开关、指示灯、触摸屏、数显仪表等，柜体后门配置有按钮、开关、指示灯、数电压表、电流表等。

6、按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。

配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的职业教育实训设备。

三、现代电工技术实训考核装置的技术参数：

（1）输入电源：三相五线制380V±10%50Hz

（2）输出电源

单相交流220V/10A50Hz

三相交流380V/5A50Hz

高压直流220V/3A

直流电源24V/1A

（3）外型尺寸：790mm×720mm×1820mm

（4）整机容量：≤3.0KVA

（5）重量：＜150kg

（6）工作条件

环境温度：-10℃～+40℃

相对湿度：≤85%（25℃）

四、现代电工技术实训考核装置的功能：

1、电气控制电路

1.单相电动机控制电路

2.常用开关继电器的拆装

3.交流接触器的拆装

4.单相电容运转电动机接线

5.三相异步电动机直接启动

6.三相异步电动机点动控制

7.三相异步两地控制

8.三相异步电动机电动机自锁控制

9.三相异步电动机接触器联锁正反转控制

10.三相异步电动机双重联锁正反转控制

11.三相异步电动机延时自动正反转控制

12.双电机手动顺序启动控制

13.双电机自动顺序启动控制

14.延时启停控制

15.三相异步电动机手动Y/△启动控制

16.三相异步电动机自动Y/△启动控制

17.三相异步电动机能耗制动

18.三相异步电动机可逆双向能耗制动

19.三相异步电动机反接制动

20.三相异步电动机自往返控制

21.三相异步电动机带点动正反转控制

22.三相异步电动机带点动自往返控制

23.三相异步电动机串电阻降压启动手动控制

24.三相异步电动机串电阻降压启动自动控制

25.三相异步电动机串电阻降压启动反接制动控制

2、机床电气控制电路

26.电动葫芦电气控制

27.Z3040型摇臂钻床电气控制电路

28.X62W型**铣床电气控制电路

3、其它电机控制电路

29.双速电机手动切换控制

30.双速电机自动切换控制

31.并励直流电动机电枢回路串电阻启动与调速

32.直流电动机能耗制动的控制线路

33.直流电动机反接制动的控制线路

4、可编程序控制器

34.PLC控制三相异步电动机启动

35.PLC控制三相异步电动机串阻降压启动

36.PLC控制三相异步电动机延时正反转

37.PLC控制三相异步电动机反接制动

38.PLC控制三相异步电动机能耗制动

39.PLC控制三相异步电动机可逆运行能耗制动

40.PLC控制三相异步电动机Y/△启动

41.PLC控制三相异步电动机顺序启动

42.PLC控制三相异步电动机往返

5、变频调速技术

43.变频器控制低速运行启动

44.变频器控制中速运行启动

45.变频器控制高速运行启动

46.变频器控制正转运行启动、调速

47.变频器控制反转运行启动、调速

48.变频器控制正反转启动运行、调速

49.电位器控制变频器外部电压调速

50.PLC控制变频器外部电压调速

51.变频器外部端子配PLC控制电机正反转

52.PLC控制变频器多级调速

6、触摸屏控制技术

53.触摸屏控制三相异步电动机启停

54.触摸屏控制三相异步电动机正反转

55.触摸屏控制三相异步电动机运行时间

56.触摸屏控制变频器调速

57.触摸屏控制直流电机调速

58.触摸屏控制直流电机调速
