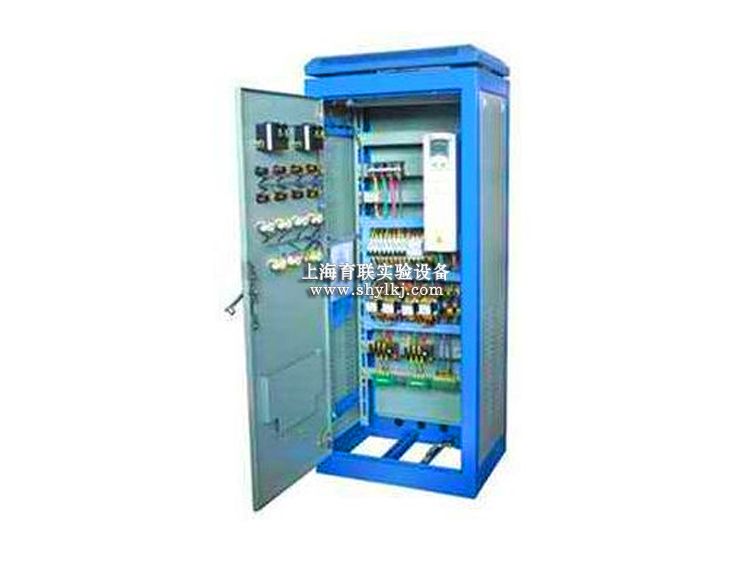

SHYL-WXG02变频控制系统实训柜

SHYL-WXG02变频控制系统实训柜

一、变频控制实训柜概述

本装置是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A840-0.75K变频器，带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。

二、变频控制实训柜技术性能

1.输入电源：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)

3.装置容量：＜0.5KVA

4.重量：＜110Kg

5.外形尺寸：700cm×500cm×1700cm

6.安全保护：具有漏电压、漏电流保护装置，安全符合**标准

三、装置组成

实训装置由控制柜、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

（一）控制柜

1.控制面板

控制面板采用铝塑板，上面装配有交流电压表450V1只，交流电流表10A3只，指示灯7只，控制按钮8只，转换开关1只

2.继电接触组件

提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。

3.变频器实训模块

装置采用三菱FR-A840-0.75K高性能变频器，三相380V交流供电，内置EMC滤波器，输出功率0.75KW。集成RS485通讯接口，具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式；集成12路数字量输入/9路数字量输出，3路模拟量输入/2路模拟量输出；具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。

变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。

（二）三相鼠笼异步电机：交流380V/△

（三）电机导轨及光电编码器一套

四、实训项目

继电接触控制实训

1.三相异步电动机点动控制和自锁控制

2.三相异步电动机Y/△换接启动控制

3.三相异步电动机联锁正反转控制

4.三相异步电动机延时正反转控制

变频控制实训

5.变频器功能参数设置与操作

6.变频器报警与保护功能

7.多段速度选择变频调速

8.外部端子点动控制

9.外部端子遥控控制

10.控制电机运行时间操作

11.控制电机正反转运动控制

12.电压/电流监视器信号输出及显示

13.瞬间停电变频器参数设定

14.外部模拟量（电压/电流）变频调速

15.基于变频调速的RS485通信

16.基于三角波的变频调速控制

17.三相异步电机的变频调速

18.变频恒压供水模拟控制

19.基于三角波的变频调速控制实时曲线

20.三相异步电机的变频调速实时曲线

21.三相异步电机变频调速时电压、电流、功率、转速实时采集显示
