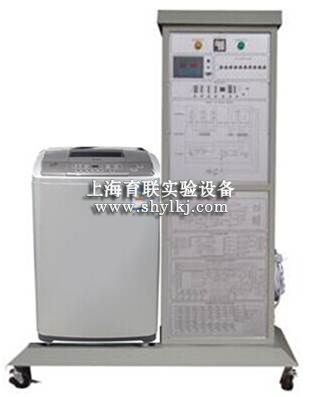

SHYL-XJ1波轮式洗衣机维修技能实训考核装置

SHYL-XJ1波轮式洗衣机维修技能实训考核装置

一、波轮式洗衣机维修技能实训考核装置 系统特点

  1.配套性

   本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。

  2.实用性

   本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

  3.综合性

   实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。

二、波轮式洗衣机维修技能实训考核装置技术性能

  1.输入电源：单相三线～220V±10%  50Hz

  2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

  3.整机容量：＜300VA

  4.安全保护：动作电流≤30mA、动作时间≤0.1s

  5.外形尺寸：170cm×93cm×135.5cm

三、波轮式洗衣机维修技能实训考核装置系统组成

   本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。

  1.波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机械传动系统，支承机洗涤、脱水机构；

  2.电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元；

  3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；

  4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。

四、实训内容

  1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

  2.全自动洗衣机机械结构的认识及拆装

  3.进水、排水常见故障的检测和排除

  4.洗涤、脱水常见故障的检测和排除

  5.全自动洗衣机程控器的检测

  6.电机及电机控制故障的检测和排除

  7.机械传动系统的常见故障及检修

  8.加热烘干系统常见故障的检测和排除

  9.集成控制电路检测和故障分析排除

  10.漏电安全防护报警系统故障分析和排除

SHYL-DCL1电磁炉维修技能实训考核装置

一、电磁炉维修技能实训考核装置系统特点

  1.配套性

    本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

  2.实用性

   本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电磁炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

  3.综合性

   实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。

二、技术性能

  1.输入电源：单相三线～220V±10%  50Hz

  2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

  3.整机容量：＜3kVA

  4.安全保护：动作电流≤30mA、动作时间≤0.1s

三、电磁炉维修技能实训考核装置 系统组成

   本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。

   1.电磁炉实物：采用流行的BOKING新一代超微晶面板设计；

   2.电气控制面板：电磁炉的电气控制系统，包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路；

   3.实训考核系统：故障设计机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；

   4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。

四、电磁炉维修技能实训考核装置 实训项目

1.电磁炉常用元器件、传感器及控制芯片的认识和检测

2.电磁炉结构的认识及拆装

3.振荡电路常见故障的检测与故障排除

4.IGBT激励电路故障的检测与故障排除

5.PWM脉宽调控电路故障的检测与故障排除

6.同步电路故障的检测与故障排除

7.VAC检测电路的检测与故障排除

8.电流检测电路的检测与故障排除

9.VCE检测电路的检测与故障排除

10.浪涌电压监测电路的检测与故障排除

11.过零检测电路的检测与故障排除

12.锅底温度监测电路的检测与故障排除

13.IGBT温度监测电路检测与故障排除

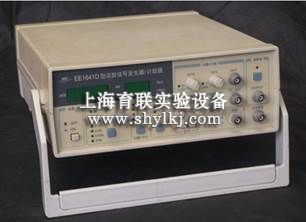

函数信号发生器

主要技术指标

特   点

·采用大规模集成电路

·可同时显示输出幅度（3位LED）和输出频率（5位LED)

·可作频率计使用（20M，等精度）

·多种输出方式（点频、调频、内外扫频）

·具有全功能输出保护

·SMT贴装工艺，小型化结构设计

·高可靠性MTBF≤10000小时

·具有直流电平调节功能

·采用电子开关

·可输出单脉冲

·过流、过热、短路自动保护

·可实现手动输出电平跳变

·体积和重量：232×280×85(mm)

·3Kg片机控制

高频信号发生器

[ 产品介绍 ]

RSG-17 100 kHz～150 MHz 高频信号发生器

概述

TSG-17型高频信号发生器能满足生产线,业余爱好者及维修等多方面的的频率需求,操作者通过可调的内置调制频率便可准确的判断出所选频段.

基本特性

频率范围

A段:100 kHz～300 kHz

B段:300 kHz～1000 kHz

C段:1 MHz～3.2 MHz

D段: 3 MHz～10 MHz

E段: 10 MHz～35 MHz

F段:35 MHz～150 MHz (三次谐波可达到450 MHz )

频率准确度:±5%

输出电平:空载时约100 mV

 输出电平范围: 0 V～100 mV

调制

1、内部:调幅约0～30%可调节

2、频率范围:150 Hz～1.5 kHz

3、外部:50Hz～20 kHz , 1 V峰值

低频输出: 150 Hz～1.5 kHz ,约3 V , 1000阻挡

电源: AC 110 V / 220 V (50 / 60Hz) , 8 W
