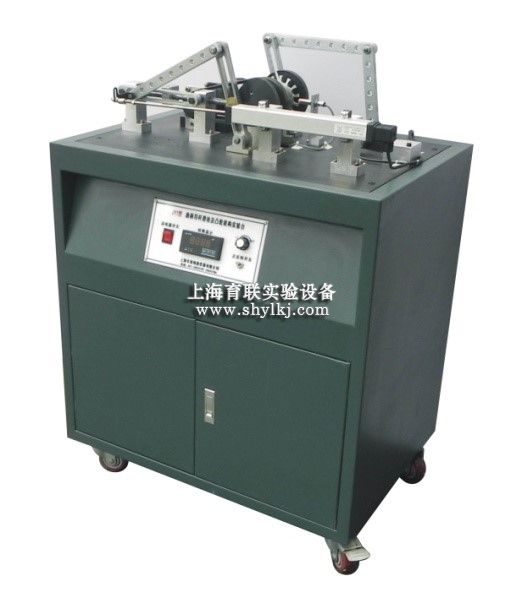

     SHYL-JG02型 曲柄导杆滑块及凸轮机构实验台该组合实验装置，只需拆装少量的零部件，即可分别构成四种典型的传动系统，它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数，如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整，通过学生拆装及调整可以加深实验者对机械结构本身特点的了解，对某些参数改动对整个运动状态的影响也会有**的认识。

一、曲柄导杆滑块及凸轮机构实验台实验目的：

1．  通过实验，了解位移、速度、加速度的测定方法；转速及回转不均率的测定方法；

2．  通过实验，初步了解“JYT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法；

3．  通过比较理论运动曲线与实测运动曲线的差异，并分析其原因，增加对运动速度特别是加速度的感性认识；

4．  比较曲柄滑块机构与曲柄导杆机构的性能差异；

5．  检测凸轮直动从动杆的运动规律；

6．  比较不同凸轮廓线或接触副，对凸轮直动从动杆运动规律的影响。

二、曲柄导杆滑块及凸轮机构实验台主要技术参数：

1．  曲柄长度可调范围：25-45mm

2．  滑块偏置可调范围：±5

3．  凸轮廓线升程：30mm

4．  凸轮滚子从动件偏置调节范围：±5

5．  光电脉冲编码器一个，输出电压：5V 脉冲数：1000P

6．  电机额定功率：P=70W

7．  电机转速：0-180r/min
