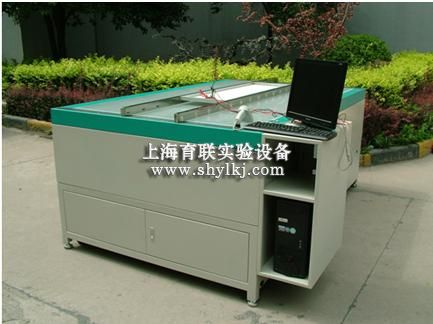

YLSGC-9CM太阳电池组件测试台
一、太阳电池组件测试台 简介
YLSGC-9CM太阳电池组件测试台是一种采用了新型闪光灯作为光源，用微机控制和管理的太阳电池组件测试台。测试仪下打光源，可以满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，
本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力。测试数据送入微机进行处理并显示、打印出来。
二、太阳电池组件测试台主要技术指标
性 能 指 标 | 参 数 | |
概况 | 太阳模拟器等级 | AAA |
太阳模拟器等级规范 | IEC 60904-9 | |
量测方式 | 标准组件传递自动校准光强 | |
测试功能 | ISC，Voc，Im，Vm，Pm，FF，Rs，Eff和I-V曲线； | |
光学性能 | 测试面积 | 200cm*120cm（大） |
光源方向 | 下打光光源 | |
光谱等级 | AM 1.5 Class A | |
光强不均匀度 | ±2% | |
光强不稳定度(LTI) | ±1% | |
光强不稳定度(STI) | ±0.5% | |
脉冲宽度 | 4ms | |
灯管寿命 | 30万次 | |
光强范围及调节方式 | 600 - 1250W/m2，设置或自动调节 | |
电压量测范围 | 0-7.5V/15V/30V/60V （可定制） | |
电学性能 | 电流量测范围 | 0-0.75A/1.5A/3A/6A/12A （可定制） |
测量功率的不重复度 | ±0.5% | |
电压/电流分辨率 | 1/214*量程 | |
测试接线方式 | 四线制 | |
采集系统 | 电压,电流和光强同时采集 | |
电子负载调节方式 | 正向或反向可设置 | |
系统操作 | 下拉式菜单操作 | |
测试控制方式 | 键盘或按键控制 | |
软件系统 | 测试间隔 | 大于9秒 |
数据采集时间 | 2ms~4ms | |
软件升级 | 免费升级 | |
分选设置 | 可依据Pmax, Isc, Voc, Eff等参数或参数组合分档 | |
温度修正 | 自动测温,自动温度校正 | |
控制软件数据库 | 有.历次数据和图像可保存 | |
测试台尺寸（不含挂箱） | 2500mm*1470mm*950mm | |
机械参数 | 无损伤滑道 | 有，间距可调节 |
供电要求 | 220VAC±10%,5A,50Hz单相电 | |
使用环境 | 25℃±10℃;相对湿度≤80％（25℃） |
三、主要功能特点
1.可测量参数：I-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，定电压电流，填充因子，转换效率，光强和环境温度。
2.自动分档及显示功能。可以按定电压电流自动分档，并在测试柜上用数字直接显示分档结果。方便生产线使用。
3.太阳电池组件采用四线连接，确保了太阳电池电流测量的准确性。
4.同时测量温度和光强，确保太阳电池温度和光强自动修正的准确性。
