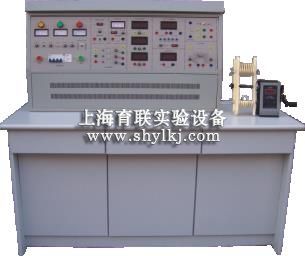

SHYL-DJB91型 电机·变压器维修及检测实训装置

SHYL-DJB91型 电机·变压器维修及检测实训装置

一、电机·变压器维修及检测实训装置概述

    电机·变压器维修及检测实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《**职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的实验设备。

二、电机·变压器维修及检测实训装置技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、电机·变压器维修及检测实训装置装置的配备

1、电源控制屏

   控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

   实训桌上方附有防静电绝缘橡胶垫，为了便于绕线和实训室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。

（3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。

（4）直流电源部分：

220V/0.5A直流电源一组，还有短路保护功能。

0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流数字电流表三只，测量范围0～5A，精度0.5级，三位半数显。

（2）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级。

（3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（4）单相电容运转电动机电容：4uF/450V CBB电容。

（5）双刀双掷开关一只。

（6）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻

（2）890B⁺数字万用表，三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数**、计数方便

（4）未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。

（5）未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min。

（6）未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。

7、实训导线及配件

   采用高可靠护套结构电钻插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、电机·变压器维修及检测实训装置实训项目

（一）单相变压器修理及测试

（二）单相电动机修理及测试

（三）180W三相鼠笼式异步电动机的修理及测试
