SHYL-GT1型 光纤通信原理实训装置

SHYL-GT1型 光纤通信原理实训装置

一、光纤通信原理实训装置简介

   SHYL-GT1型光纤通信原理实训装置具有信道编码实验：CMI、5B1C、5B6B、加扰解扰等线路编码功能；增强了复接解复接功能、信令功能、系统性实验功能，在信令的支持下能完成平台间的电话呼叫接续系统实验；增加了液晶键盘控制，取代原有的接插件；光输入、输出接口均设计朝外，方便连接其它光器件；留有硬件扩展接口，可选配LED或LD性能测试模块，具有无光告警、自动功率控制APC等功能。光纤性能测试实训装置实验平台附有机玻璃保护。

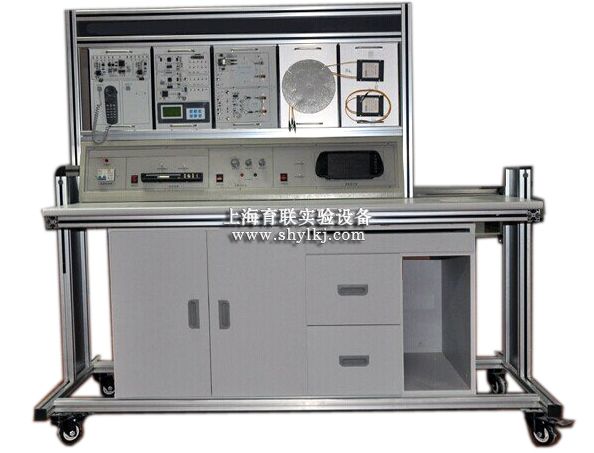

光纤通信原理实训装置采用台式结构，设计合理，光通信部分由数字终端、控制终端、光收发信机终端、光缆绞盘、光无源器件终端和模拟光传输视频系统终端六大部分组成。

光纤通信原理实训装置适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。

二、光纤通信实训装置部件介绍：

1.电压220V过压和漏电保护装置，实训台工作电压为：＋5V、－5V、＋12V、－12V。

2.实验用低速1310波长光收发端机一个，数据速率可以是直流DC到5MHZ数据信号，很方便20MHZ示波器观测。波长为1550的激光器（探测器）单模光纤性能测试模块。

3.内置误码测试仪功能，无需外配误码仪（测光检测机灵敏度）。

4.留有外置误码测试仪测试接口

5.留有计算机数据传输9针串口和数字图像光纤传输USB接口电路。

6.模拟/数字电话光纤传输，带完整的电话呼叫接续功能。

7.带有标准E1接口，线路时钟可编程（从1个时隙至32个时隙即64KHZ---2048KHZ可编程）。

8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现，性能稳定。

9.有CMI、5B1C、5B6B码型实验。

10.具有扰码解码功能。

11.留有硬件升级接口，可选配配半导体LED（850nm）+多模光传输模块。

12.具有模拟图像光纤传输功能，DVD视频信号，摄像头.监视器。

13.带有计算机接口（RS232）。

14.采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。

15.发端、收端的电部分功能灵活，可根据学校要求进行功能升级。

16.光端机的光输入、输出接口都由尾纤、法兰引出，有效的防止实验操作时对光端机的物理损伤。

17.平台上的电信号、光信号接口均对外开放，实验者可自行连接电信号、光信号，构建各种方式的通信系统，增加了实验者的动手机会，加强了实验的参与性。

18.整板采用有机玻璃覆盖保护，便于实验室管理。

19.平台上有CPLD、MS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源，满足学生的软硬件的二次开发需求。

三、光纤通信原理装置技术参数:

(1) 1310nm光传输系统采用激光器和探测器组件独立组成，非采用光收发一体机形式，对学生掌握光传输的电---光、光----电原理有很大作用。

(2) 采用整板设计，各光传输外围模块独立，关键器件用玻璃罩保护，贴片工艺，对称结构。

(3) 同时具备1310nm、1550nm波长2个独立的光发、光收单元，实验内容灵活、丰富，能够在1台实验箱里完成WDM实验。

(4) 具有CMI、5B6B、5B1P、HDB3等编译码模块和扰码/解扰码模块。

(5) 采用大规模FPGA平台，包含大量二次开发实验。

(6) 包含模拟、数字、计算机数据、图像、语音等信号光纤传输通道。

(7) 具备多机组网通信功能，多台实验设备之间可以通过光纤连接组成环网。

(8) 交直流电源。

(9) 输入：AC：220V±10% 50±5Hz

(10) 模拟信号源

正弦波：1KHz、2KHz，幅度0－5V连续可调；

三角波：1KHz、2KHz，幅度0－5V连续可调。

(11) 数字信号源

方波：频率为2.048MHz，256KHz，64KHz，可设；

基带信号：速率为2.048Mbps，256Kbps，64Kbps的24位数字信号（可任意设置）。

(12) 光发收模块

1310 nm光发模块：工作速率≤155Mbps，中心波长1310 ±20nm，光谱宽度≤5 nm，工作电流≤35mA，输出功率0.2~0.6mW，光纤特性：单模FC型接口。

1310 nm光收模块：高响应度InGaAs平面结构PIN探测器，工作波长1100-1650nm，输入光功率≤3dBm，3dB带宽2GHz，响应时间可到0.5ns，光纤特性：单模FC型接口。

1550 nm光发模块：工作速率≤2.5Gbps，中心波长1550 ±20nm，光谱宽度≤5 nm，工作电流≤35mA，输出功率≤500μW，光接口：FC型。

1550 nm光收模块：高响应度InGaAs平面结构PIN探测器，工作波长1100-1650nm，输入光功率≤3dBm，3dB带宽2GHz，响应时间可到0.5ns，光接口：FC型。

四、光纤通信装置系统组成：

1、数字终端系统

2、控制终端系统

3、光收发信机终端系统

4、光缆绞盘

5、光无源器件终端（光衰减器、光波分复用器、分光器、合光器等）

6、模拟光传输视频系统（DVD 监视器 ）

五、光纤通信实训装置实验项目：

前言 光纤实验系统组成介绍

第一章 光纤通信认知实验

实验1 光纤、光缆的识别实验

实验2 电光、光电转换传输实验

第二章 光发射端机指标测试实验

实验1 数字光发端机的平均光功率测量

实验2 数字光发端机的消光比测量

实验3 半导体LD光源的P-I曲线绘制实验

实验4 自动光功率控制（APC）测试

第三章 常用光无源器件测试实验

实验1 光纤活动连接器

实验2 光衰减器的性能指标测量

第四章 光接收端机指标测试实验

实验1 数字光收端机的灵敏度测量

实验2 数字光收端机的动态范围测量

第五章 电信号传输编译码原理实验

实验1 AMI/HDB3编码原理实验

第六章 光传输线路编译码实验

实验1 CMI编译码原理及光传输实验

实验2 5B6B编码原理及光传输实验

实验3 5B1P/1C编码原理及光传输实验

实验4 加扰、解扰原理及光传输实验

实验5 光纤信道眼图观察

第七章 光纤传输系统综合实验

实验1 模拟/数字电话光纤传输系统实验

实验2 计算机数据光纤传输系统实验

实验3 数字图像光纤传输系统实验

实验4 数字时分复接系统光通信实验

实验5 E1数据光传输实验

第八章 二次开发实验：(编程下载实现)

实验1 M序列程序设计

实验2 光纤通信系统线路接口码型HDB3码编译码设计

实验3 扰码解扰码程序设计及其光纤传输实验

实验4 CMI码编译码设计及其光纤传输实验

实验5 5B6B码编译码设计及其光纤传输实验

实验6 5B1P码编译码设计及其光纤传输实验

实验7 5B1C码编译码设计及其光纤传输实验
