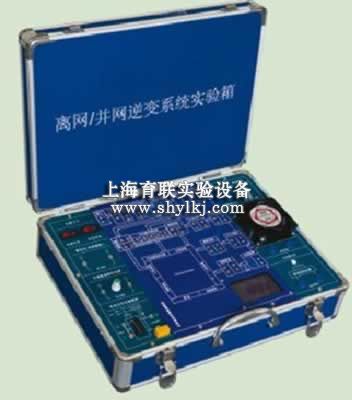

SHYLTY-91 并离网逆变器实验箱(DSP)

SHYLTY-91 并离网逆变器实验箱(DSP)

一、并离网逆变器实验箱简介：

并离网逆变器实验箱是针对高校、职校的《新能源系统》、《电力电子技术》、《电机控制》、《传动控制》、等专业而开发的一款高性能并网与离网逆变器实验教学设备。整个系统包括硬件和软件两部分，硬件包括TMS320F28335控制部分、高频升降压电路、功率驱动部分及各种保护电路部分。面板上DSPPWM原理框图，控制板安装在挂箱内，控制板分DSP小系统（DSP的FLASH内烧录有逆变测试程序）和功率驱动板，软件部分包括DSP软件和PC机软件。整个系统可实时采集并显示运行参数，并具备光伏电池的大输出功率跟踪功能(招标现场展示样品，否则技术分为0分)。

二、并离网逆变器实验箱技术参数

1、供电电源：单相三线（AC220V±10%50Hz）

2、工作环境:温度–10℃～+40℃　相对湿度＜85％（25℃）海拔＜4000m

3.装置容量:＜500W

4.外形尺寸:405mm×308mm×162mm

三、并离网逆变器系统说明

1、逆变器模块：输入直流电压10V～24V、电流5A～9A，离网输出：220V±10%，50Hz,并网输入：5V～20V正弦波信号。采用先直流变交流，然后变压器升压，在交流变直流，SPWM正弦波逆变驱动MOS管，然后滤波输出，系统具有短路保护措施，在整个系统中设置有多处信号采集电路，用液晶屏显示当前的电压、电流等参数信息。并网逆变电路采用输入信号先整形检波电路等措施，DSP进行运算，然后输出的电，用示波器观察跟踪信号。

2、可调直流电源：5～23V可调直流输出，电流0～10A，具有短路保护措施。

3、市电互补切换电路：采用51单片机电路设计，采用AD检测当前蓄电池电压，当低于设定值时，就切换到市电进行供电。提供源代码。

4、负载风机：采用220V风机，尺寸：80mm×80mm×12mm,功率10W。

5、大功率LED模块：采用220V输入，采用专用的恒流源电路设计，LED等功率为1W～3W。

6、2.4G无线模块，发射距离达到200米以上，与DSP完美结合，对外输出无线信号，PC机等网关进行接收，完美模拟新能源气象站、提供源代码等。

四、并离网逆变器系统配置

1、主控芯片：TI公司32位DSPTMS320F28335，本模块采用独立构成小系统模式，可更换51系列、PIC、意法STR等公司单片机作为本实验系统的主芯片。

2、显示器：128*64图形化液晶显示

2、IGBT（MOS管驱动）驱动模块

3、直流负载驱动MOS模块

3、光电隔离模块

4、12位以上AD数据采集模块；8位DA数据采集模块

5、DC/AC逆变电路

6、AC/AC升压

7、AC/DC整流

8、正弦逆变PWM电路

9、电检测电路

10、调理电路

11、并网电路

12、并网信号检测

13、输出电压检测调理电路

14、滤波模块:LC滤波

15、DS12C887时钟模块

16、FLASH存储模块

17、霍尔电流传感器

18、电压传感模块

19、集成温度传感器

20、交流感性负载模块：提供风机1只。

21、大功率LED模块:1W

22、电网隔离模块

23、相位检测模块

24、蓄电池模块：提供外接蓄电池接口与保护电路。

25、市电互补切换模块

26、485通讯模块

27、程序下载模块

28、稳压电源：提供1.2V到24V可调稳压电源1路，具有电路保护等功能

29、带2.4G无线通信功能

30、带温湿度2.4G无线远程监控模块，配PC软件，需现场演示。

29、实验箱结构：铝合金框架

三、实验内容

1、市电互补切换原理与编程实验

2、AD转换器实验

3、DA转换器实验

4、RS485通信实验

5、升压电路实验

5、DSP28335的PWM编程实验

6、离网逆变电源的原理

7、逆变电源的负载接线实训实验

8、离网逆变器实验

9、并网逆变器实验

10、2.4G无线温湿度监控实验
