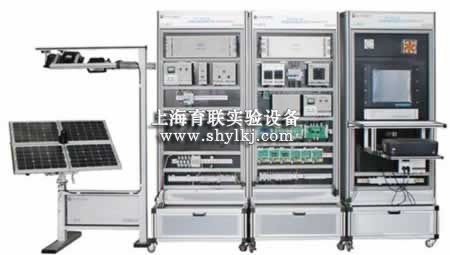

一、光伏发电设备安装与调试实验系统组成

光伏供电设备、光伏供电系统、逆变与负载系统、监控系统四个部分组成。

系统采用模块式结构，各设备和系统具有独立的功能，应用灵活，即可组合应用，也可独立工作运行。设备尺寸：光伏供电设备1610×1010×1550mm、实验柜1000×1000×2000mm；

二、光伏发电设备安装与调试实验系统技术参数：

1.光伏供电设备

光伏供电设备主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成。

2、光伏供电系统

光伏供电系统主要由光伏电源控制单元、光伏输出显示单元、触摸屏、光伏供电控制单元、DSP控制单元、接口单元、西门子S7-200PLC、继电器组、接线排、蓄电池组、可调电阻、断路器、12V开关电源、网孔架等组成。

3、逆变与负载系统

逆变与负载系统主要由逆变电源控制单元、逆变输出显示单元、逆变器、逆变器参数检测模块、变频器、三相交流电机、发光管舞台灯光模块、警示灯、接线排、断路器、网孔架等组成。

4、监控系统

监控系统主要由一体机、键盘、鼠标、接线排、电源插座、通信线、微软操作系统软件、力控组态软件组成。

监控系统功能：监控系统与控制器、PLC、仪表进行通信。

监控系统界面：监控系统具有主界面，光伏供电系统界面，风力供电系统界面，逆变与负载系统界面，风光互补能量转换界面，分别显示各自的运行状态参数。
