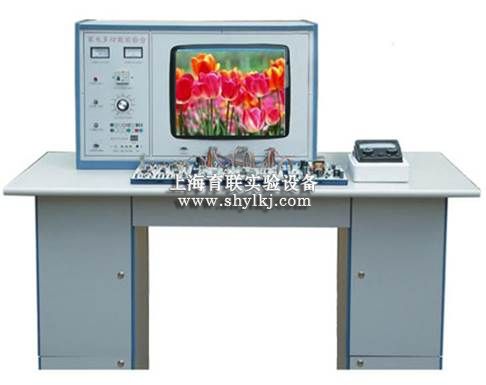

SH​YL-JDQ94A型 纯平彩色电视机维修实训台

SHYL-JDQ94A型 纯平彩色电视机维修实训台

一、纯平彩色电视机维修实训台概述

纯平彩色电视机维修实训台，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、纯平彩色电视机维修实训台技术指示

1、工作电源：AC220V±10%50Hz

2、外形尺寸：138高×80宽×160长cm

3、整机功率：＜0.5KVA

4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。

三、纯平彩色电视机维修实训台功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。

2、I2C总线控制单片彩色电视机，是当今先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AYL、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。

四、纯平彩色电视机维修实训台主要配置

1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。

2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。

3、彩色信号发生即信号源1台。

4、21寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。

5、FM-500型指针万用表1台。

五、纯平彩色电视机维修实训台功能与实验

1、三洋单片彩电（I2C总线控制）

2、彩色信号发生器

六、纯平彩色电视机维修实训台全透明单元板配置

1、彩色电视机行输出电路单元一块

2、彩色电视机开关电源电路单元一块

3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块

4、I2C总线控制输出电路单元一块

5、I2C总线控制视放电路单元一块

友情提示：

一、⑴确认 纯平彩色电视机维修实训台 的型号;⑵纯平彩色电视机维修实训台的规格;⑶纯平彩色电视机维修实训台的参数配置。

二、如已选定上海育联实验设备制造有限公司的纯平彩色电视机维修实训台的型号，请按型号直接向我公司销售部订购。

三、如需了解更多信息，请致电：021-62987919,我们将由专业技术人员为您提供有关的技术问题。

四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
