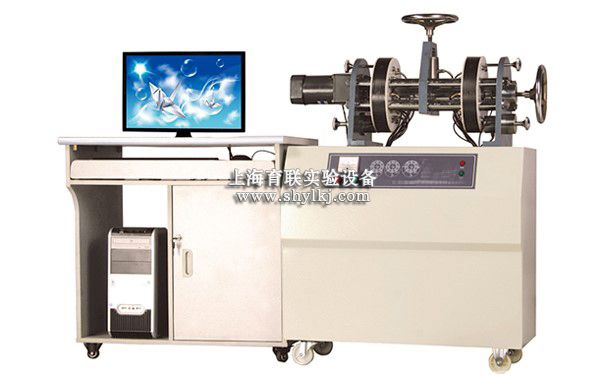

SHYL-GZ50A双控滚动轴承性能测试分析实验台

SHYL-GZ50A 双控滚动轴承性能测试分析实验台

双控滚动轴承性能测试分析实验台用于大专院校《机械设计》课程中滚动轴承综合设计、性能测试分析、创新型、设计综合性实验的新型教学实验设备。

一、双控滚动轴承性能测试分析实验台性能特点

1、配有一对可轴向移动的滚动轴承座；

2、可直接测量滚子对外圈的压力及变化情况；

3、可任意调节径向载荷受力点（0-130mm范围）；

4、可通过计算机或自控数显测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布变化情况；

5、可通过电脑测绘滚动体内、外圈载荷变化曲线；

6、可通过电脑或数显手控计算单个滚动轴承轴向载荷与总轴向载荷的关系，并与理论计算结果进行比较分析。

二、双控滚动轴承性能测试分析实验台实验内容

1、滚动轴承径向载荷分布及变化实验测试在总轴向和径向载荷作用下，滚动轴承径向载荷分布及变化情况，并作出载荷分布曲线。

2、滚动轴承元件上载荷动态分析实验，测试滚动轴承元件上的载荷随时间的变化情况，并作出变化曲线。

3、滚动轴承组合设计实验，测试滚动轴承组内部轴向载荷、轴向载荷和总轴向载荷的关系，并进行滚动轴承组合设计计算。

三、双控滚动轴承性能测试分析实验台主要技术指标

1、滚动轴承公称直径：D=50mm；

2、滚动轴承跨度：L=300mm；

3、总径向载荷：P1=10000N；

4、总轴向载荷：P2=10000N；

5、左、右滚动轴承径向载荷传感器：50000N精度：0.05%；

6、左、右滚动轴承轴向载荷传感器：10000N；精度：0.05%；

7、电机功率：N=180W；
