电工电子学实验箱系列

  • SHYL-P02型 PLC可编程控制器实验箱(组态工控)
SHYL-P02型 PLC可编程控制器实验箱(组态工控)

SHYL-P02型 PLC可编程控制器实验箱(组态工控)

SHYL-P02型 PLC可编程控制器实验箱(组态工控)

一、PLC可编程控制器实验箱 概述

        为适应各类院校实验室建设的需要,上海育联公司推出PLC可编程实验箱(组态工控)”。 PLC可编程控制器实验箱它集可编程逻辑控制器、编程软件、MCGS节约实验场地工控组态软件于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,PLC可编程控制器实验箱装置配备的主机采用西门子PLC(S7-200)的可编程序控制器。

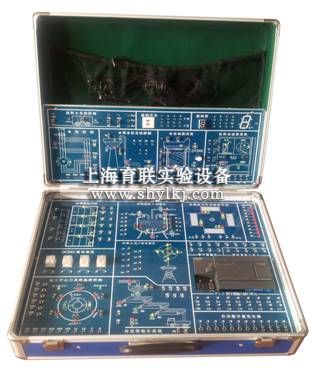

 PLC可编程控制器实验箱(组态工控)


尺寸:约48*38*15cm

二、PLC可编程控制器实验箱主要技术指标:

1)、PLC主机:西门子S7-200 24点(也可根据客户需求配置三菱、松下、欧姆龙的PLC主机)

2)、电源输入:AC220V,50HZ

3)、利用应用软件编程

4)、电流≥2A,过载保护。

5)、可编程控制器与计算机设有通信接口(RS232)及PC/PPI电缆。

6)、增加串口转USB接口设备,方便目前大多数笔记本电脑使用(用户特别要求)

7)、相应I/O引出并联接到外部端子(用户特别要求)

三、PLC可编程控制器实验箱性能特点:

    组态MCGS工控组态软件,打开软件编程环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。

实验系统由以下几部分构成:

1、PLC可编程控制实验仪。

2、PLC可编程控制器演示装置。

3、Programmable Controller(可编程控制器)。

4、编程应用软件(Windows XP)。

5、PLC可编程控制器与计算机通讯的接口及电缆。

6、组态软件

四、PLC可编程控制器实验箱可编程实验项目

1)、交通信号灯PLC自动控制实验

2)、全自动洗衣机PLC自动控制实验

3)、LED PLC自动控制实验

4)、四层电梯PLC自动控制实验

5)、艺术彩灯造形的PLC自动控制实验

6)、电机自动控制演示板

7)、星角启动的PLC自动控制实验

8)、无人售货的PLC自动控制实验

9)、水塔自动供水实验

10)、自动送料装车实验

11)、继电器控制实验

12)、抢答器控制实验

13)、可编程控制器的基本指令编程练习

14)、用已编辑好的组态棒图,对以上任何实验进行动态跟踪教学实验

15)、针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验可根据校方的要求】

五、PLC可编程控制器实验箱主要配置清单:

每台配置

序号

名称

具体配置说明

数量

单位

备注

1

PLC实训箱


1


2

实训演示单元模块


2

整块

3

PLC主机

西门子S7-200

1

24点

4

编程电缆


1


5

PLC编程软件

西门子

1

中文版

6

工控组态软件

MCGS中文版

1


7

PLC实验程序

与实验模块配套

1


8

组态实验程序

与实验模块配套

1


9

实验指导书


1


10

其它配件

实验连接线

(红、黄、蓝、黑)等

1

高可靠叠接插头线

11

USB转串口通信转换器


2

用于笔记本电脑USB接口与PLC通信

>>>更多【教学实验箱】<<<

友情提示:
一、⑴确认PLC可编程控制器实验箱的型号;⑵PLC可编程控制器实验箱的规格;⑶PLC可编程控制器实验箱的参数配置。
二、如已选定上海育联实验设备制造有限公司的PLC可编程控制器实验箱的型号,请按型号直接向我司销售部订购。
三、如需了解更多信息,请致电:021-62987919,我们将由专业技术人员为您提供有关的技术问题。
四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
