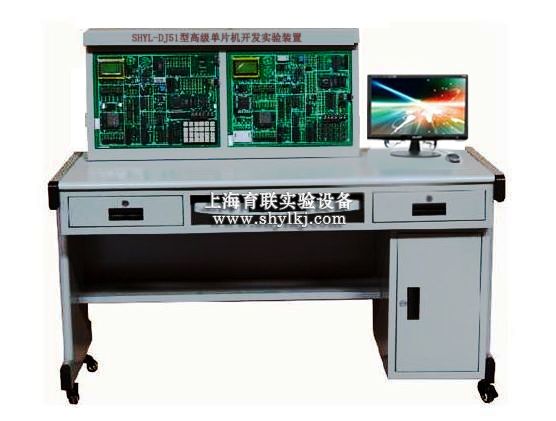

SHYL-DJ51型高级单片机开发实验装置(双组型)

SHYL-DJ51型高级单片机开发实验装置(双组型)

SHYL-DJ51型高级单片机开发实验装置(双组型)

单片机开发实验设备是我公司生产的功能齐全的单片机实验仪,提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构,实验方式非常灵活,各项性能指标极其**。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》等课程教学的**配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS,32位汇编,WIN32及驱动的所有源程序及相关的电子文档和PPT演示,还提供了大量的实用资料,如汇编,DDK,SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行,极大地方便用户的开发.

一、单片机/EDA系统组成:(可供两组学生同时进行实验,学校自备计算机

1、系统配置性能优越的51/96通用仿真器;由主板,核心板及下载器组成;

2、输入接口(单次脉冲源,两路0—5V可调电源,时钟发生器,8位拨码开关, 555信号源,8位查询式键盘, 4×4阵列式键盘

3、输出接口:扬声器驱动,串行静态显示,动态扫描显示,128×64点阵图文液晶显示模块,16位逻辑电平显示, I2C总线时钟,十字路口交通灯/  汽车信号转弯灯/舞台灯,继电器控制,

2只8×8双色点阵显示,蜂鸣器控制。

4、通信接口芯片: USB1.1通信接口, CAN2.0通信接口,以太网通信接口,RS232通信接口,RS485通信接口,USB2.0通信接口,红外线无线接口;

5、常用接口芯片:74LS164串转并接口,74LS165并转串接口,8255接口,8155接口,8253定时器/计数器扩展接口,8250和8251异步通信接口,MAX813看门狗接口,I2C总线接口, AD/DA转换,实时时钟/日历控制(6组),温度传感器与温度控制,红外收发电路,8279键盘扫描,74LS138译码器,v/F转换电路,语音芯片ISD1420;

6、存储器接口芯片: SRAM62256数据存储器, I2C(AT24C02)接口,93C46存储器,(27C512)程序存储器

7、常用设备:直流电机驱动,步进电机驱动,扬声器,蜂鸣器,继电器,继电器, DS18B20温度控制

8、开发工具:单片机仿真器,ISP烧录器。

9、上位仿真软件支持汇编和C语言。

10、数据转换:并行A/D, D/A转换接口,串行A/D, D/A转换接口;

11、实验箱含电源模块,能提供各模块的电源需求。

12、配置足够配套接线。

4、配有适应WindowsMe/2000/xp等操作平台的调试软件。

5、.1直流电源:+5V(3A)/+12V(1A)/-12V(1A)各一组。

6、支持CPLD实验,可选择使用XILINX公司的XC95108系列的CPLD或者ALTERA公司的EPM7128S系列的CPLD(可供用户任意选择)

二、单片机开发实验装置主要特点

1、该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的发展空间,极大地提高了资源利用率,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

2、系统支持二种工作方式:一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成50多个实验。

三、单片机开发实验装置实验项目

(一)单片机实验系统

1、软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

2、硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255 A、B、C口输出方波实验;

(6)8255 PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)I2C储存卡读写实验;  (实物)

(13)继电器控制实验;(实物)

(14)步进电机控制;     (实物)

(15)8253方波实验;

(16)小直流电机调速实验;(实物)

(17)16*16 LED点阵显示实验;

(18)8250可编程异步通讯接口实验(自发自收);

(19)8251可编程通讯接口实验(与PC机);

(20)单片机RS232/485串行发送实验(双机通讯);

(21)单片机RS232/485串行接收实验(双机通讯);

(22)温度压力实验;(实物)

(23)DS18B20单总线温度测量实验(实物)

(24)PWM实验

(25)射极跟随器
